  1. 如何通过简单设备检测光纤信号有无
  2. 光纤端检方法

如何通过简单设备检测光纤信号有无

  一根光纤熔接效果如何、光纤中间是否有断开的地方、光纤实际使用对光的衰耗是否能够达标,需要用仪表进行测试。  一般常用测试设备连接光纤,通过对光纤打光(发射一定波长的光信号)进行测试。“光纤打光”是在光纤维护测试是说的俗语,其实就是把光纤接到红光笔或光源上,来判断光纤通断和光纤衰耗情况。根据使用设备不同,有如下几种方法:

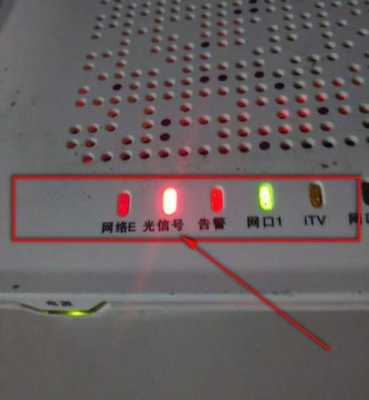

1、用红光笔“打光”。红光笔发射的是可见光,用来判断短距离光纤中间是否有断开的地方。

如何通过简单设备检测光纤信号有无,怎么检测光纤线通不通-第1张图片-安保之家

2、用激光光源“打光”。光纤另一头接光功率计测试,根据光源发光强度和光功率计接收到的光源强度,来测试折断光纤衰耗情况。

3、用OTDR设备“打光”,这种方法一般用于比较长距离的光纤测试。光纤一端接设备,设备发射光信号,通过设备检测光信号在光纤里面不同衰耗点和断点处反射回来的光信号,计算出该点距离测试点的实际长度。从而,可以快速判断出光纤断点或熔接不好的位置。

光纤端检方法

1、连通性测试:连通性测试是最简单的测试方法,只需在光纤一端导入光线(如手电光),在光纤的另外一端看看是否有光闪即可。连通性测试的目的是为了确定光纤中是否存在断点。在购买光缆时都采用这种方法进行。

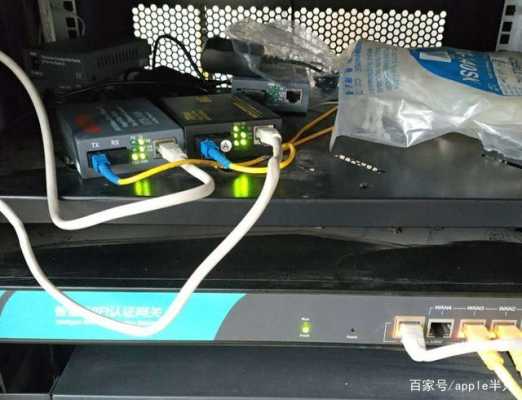

2、端一端的损耗测试:端一端的损耗测试采取插入式测试方法,使用一台功率测量仪和一个光源,先将被测光纤的某个位置作为参考点,测试出爹考功率值,然后再进行端一端测试并记录信号的增益值,两者之差即为实际端到端的损耗值。用该值与FDDI标准值相比就可确定这段无绳的连接是否有效。

如何通过简单设备检测光纤信号有无,怎么检测光纤线通不通-第2张图片-安保之家

操作步骤分为两步:第一步是参考度量(P1)测试,测量从已知光源到直接相连的功率表之间的损耗值p1;第二步是实行度量(P2)测试,测量从发送器到接收器的损耗值P2.端到端功率损耗A是参考度量与实际度量的差值:A=P1-P2。

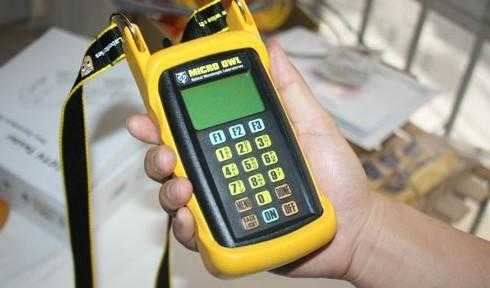

3、收发功率测试:收发功率测试是测定布线系统光纤链路的有效方法,使用的设备主要是光纤功率测试仪和一段跳接线。在实际应用中,链路的两端可能相距很远,但只要测得发送端和接收端的光功率,即可判定光纤链路的状况。具体操作过程如下。

在发送端将测试光纤取下,用跳接线取而代之,跳接线一端为原来的发送器,另一端为光功率测试仪,使光发送器工作,即可在光功率测试仪上测得发送端的光功率值。

在接收端,用跳接线取代原来的跳线,接上光功率测试仪,在发送端的光发送器工作的情况下,即可测得接收端的光功率值。发送端与接收端的光功率值之差,就是该光纤链路所产生的损耗。

如何通过简单设备检测光纤信号有无,怎么检测光纤线通不通-第3张图片-安保之家

4、反射损耗测试:反射损耗测试是光纤线路检修非常有效的手段。它使用光纤时间区域反射仪(OTDR)来完成测试工作,基本原理就是利用导入光与反射光的时间差来测定距离,如此可以准确判定故障的位置。虽然FDDI系统验收测试没有要求测量光缆的长度和部件损耗,但它也是非常有用的数据。

而OTDR将探测脉冲注入光纤,在反射光的基础上估计光纤长度。OTDR测试适用于故障定位,特别是用于确定光缆断开或损坏的位置。OTDR测试文档对网络诊断和网络扩展提供了重要数据。

到此,以上就是小编对于怎么检测光纤线通不通的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
