监控光端机怎么连接（光端机连接方法）

1. 请问，在接监控时，光端机要如何来连接呢
2. 光端机连接方法
3. 光端机控制线怎么接
4. 光端机使用方法及解决方案

请问，在接监控时，光端机要如何来连接呢

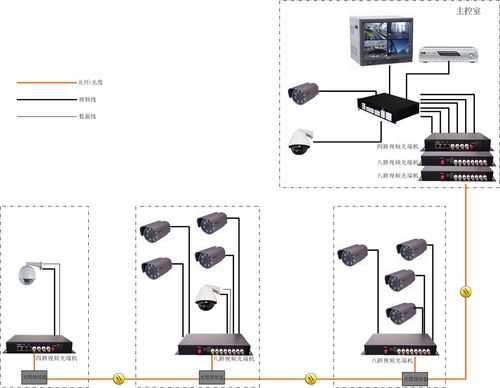

邹师，这个问题我帮你回答，光端机分前端和后端，所谓的前端就是发射端，后端就是接受端，光端机有单路、双路、四路、八路、十六路等，因为你前端有2个枪机+1个球机，那么你光端机要用4路的，并且要带反向数据传输（因为球机需要变焦旋转），连接方法：枪机（视频线）前端光端机，球机（视频线+控制线）前端光端机，前端光端机（光纤）后端光端机，后端光端机（视频线+控制线）硬盘录像机。

光端机连接方法

摄像机连接用阻抗75Ω、带BNC端子的视频电缆把摄像机的输出和光发射端机的视频输入连接起来，视频指示灯亮正常，否则请查找线路或者前端设备的问题。数据接口定义本型号D1、……、DN为第1、……、N路反向RS-485数据口（N为可选路数），其下标“＋”、“－”分别表示485口“＋”和“－”，与用户设备485口接法如下： 视频光端机的下标的“＋”、“－”分别接用户设备485的“＋”、“－”。千万不要接反了。

光端机控制线怎么接

光端机（OLT）的控制线通常用于与其他设备（如交换机或路由器）进行连接，以实现网络管理和控制。具体的接线方法可能因不同的设备和接口类型而有所不同，以下是一般的接线指南：

1. 确认光端机的控制线接口类型。常见的接口类型包括RS-232、RS-485、RJ45等。

2. 根据控制线接口类型选择合适的控制线线缆。例如，对于RS-232接口，您需要使用RS-232串行线缆。

3. 将一端的控制线连接到光端机的控制线接口上。确保插头正确对齐并牢固连接。

4. 将另一端的控制线连接到目标设备（如交换机或路由器）的相应控制线接口上。同样，确保插头正确对齐并牢固连接。

摄像机连接用阻抗75Ω、带BNC端子的视频电缆把摄像机的输出和光发射端机的视频输入连接起来，视频指示灯亮正常，否则请查找线路或者前端设备的问题。数据接口定义本型号D1、……、DN为第1、……、N路反向RS-485数据口（N为可选路数），其下标“＋”、“－”分别表示485口“＋”和“－”，与用户设备485口接法如下： 视频光端机的下标的“＋”、“－”分别接用户设备485的“＋”、“－”。千万不要接反了。

光端机使用方法及解决方案

光端机是一种在光纤通信中用于光信号的接收和发送的设备。以下是光端机使用方法和一些常见问题的解决方案：

使用方法：

1. 在使用光端机之前，先检查设备是否正常，包括电源是否投入，开关是否正常，指示灯是否亮起等。

2. 将输入光纤连接到光端机的输入端口上。

3. 将输出光纤连接到光端机的输出端口上。

4. 根据需要设置光端机的参数，例如波长、功率等。

5. 最后检查光端机是否工作正常。

解决方案：

1. 如果光端机指示灯不亮，首先检查电源是否投入，并检查电源线是否正确连接。

2. 如果光端机的输出信号很弱，可以检查输入光纤是否损坏或接触不好。

答：

1 光端机是一种用于光纤通信的设备，主要用于将光纤信号转换为电信号或者将电信号转换为光纤信号。

2 光端机的使用方法和解决方案需要根据具体的情况而定。

一般来说，使用光端机需要注意以下几点：

首先，需要选择合适的光纤接口，根据不同的光纤类型选择不同的接口；

到此，以上就是小编对于监控光端机连接示意图的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
