  1. poe交换机级联与串联
  2. 怎么快速算出PoE交换机功率

poe交换机级联与串联

poe交换机一般是直连,否则单口功率可能达不到端口设备额定功率。

1. 交换机可以进行级联和串联连接。
2. 级联连接是指将多个交换机通过它们的上行端口连接起来,形成一个逻辑上的整体,共享网络资源。
级联连接可以扩展网络的规模和容量,提高网络的可靠性和性能。
而串联连接是指将多个交换机通过它们的下行端口连接起来,形成一个线性的网络拓扑结构。
串联连接可以实现不同网络段之间的通信,但会增加网络的延迟和复杂度。
3. 通过级联连接,可以将多个交换机组成一个大型的网络,实现更多设备的连接和通信。
而通过串联连接,可以将不同网络段连接起来,实现跨网段的通信。
级联和串联连接的选择取决于具体的网络需求和拓扑结构设计。

poe交换机级联与串联,单口poe供电模块怎么用-第1张图片-安保之家

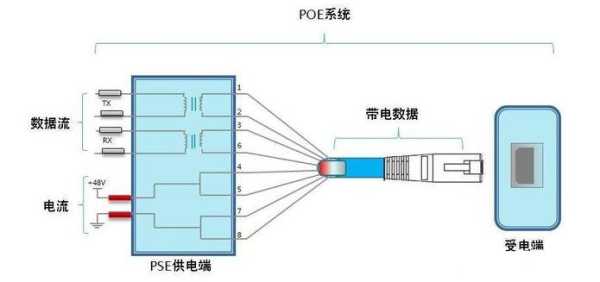

设备是自适应的,当前端设备有供电需求时,后端设备才会往前端输出电压。

POE供电的交换机可以接普通电脑网卡,POE供电模块是自适应的,收到网卡等设备提出需要供电的要求后,才供电给设备,如果网卡等设备没有要求提供电力,POE供电模块是不传输电流的。

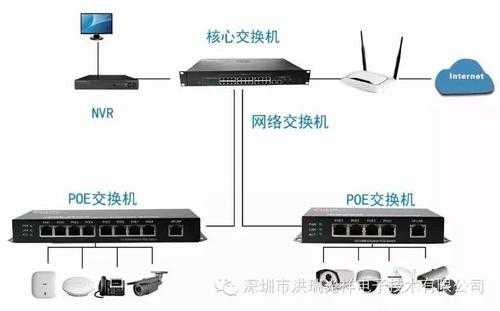

级联的意思就是交换机接下一层交换机,来延长网线的距离,但最多只能级联5级,级联到网络终端的那一层再接POE交换机供电。

交换机级联。级联扩展模式是最常见的一种端口和距离扩展方式。目前常见的交换机的级联根据交换机的端口配置情况又有两种不同的连接方式。一种是如果交换机备有“UpLink(级联)"端口,则可直接采用这个端口进行级联。不过要注意,在这种级联方式中上一层交换机所采用

poe交换机级联与串联,单口poe供电模块怎么用-第2张图片-安保之家

的仍是普通以太网端口,只是下一层交换机则要采用专门的“UpLink"端口。这种级联方式性能比较好,因为级联端口的带宽通常是比较高的。但要注意,如果采用此种级联扩展方式,

则交换机间的级联网线必须是直通线,不能采用交叉线,而且每段网线不能超过双绞线单段网线的最大长度——1 00米。

另外一种级联方式就是互连的两台交换机都是通过普通端口进行连接。如果交换机没有专门提供Uplink级联端口,那就可采用交换机的普通以太网端口进行交换机的级联,不过这种方式的性能稍差,因为下级交换机的有效总带宽实际上就相当于上级交换机的一个端口带宽。不过,在这种级联方式中要求采用交叉双绞线,同样单段长度不能超过1 00米。

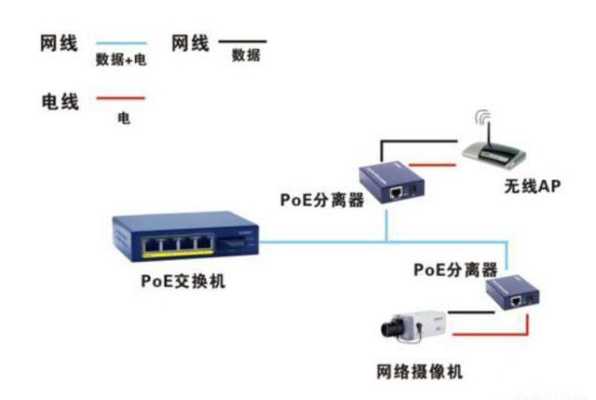

级联扩展模式是以太网扩展端口应用中的主流技术。它通过使用统一的网管平台实现对全网设备的统一管理,

poe交换机级联与串联,单口poe供电模块怎么用-第3张图片-安保之家

如拓扑管理和故障管理,等等。级联模式也面临着挑战,当级联层数较多,同时层与层之间存在较大的收敛比时,边缘节点之间由于经历了较多的交换和缓存,将出现一定的时延。解决方法是会聚上级端口来减小收敛比,提高上端设备性能或者减少级联的层次。在级联模式下,为了保证网络的效率,一般建议层数不要超过4层。如果网络边缘节点存在通过广播式以太网设备如HUB扩展的端口,由于其为直通工作模式,不存在交换,不纳入层次结构中。

怎么快速算出PoE交换机功率

单口30W指的是PoE端口最大的供电输出功率,不能和整机功率等同的,两者不一样,你说的150W就是它的整机功率,是根据它的输出电压和电流算出来的,例如丰润达的POE交换机PS104G的电源规格是“48VDC/1.25A”,可以算48x1.25是60W,这个60W就是整机功率。

到此,以上就是小编对于单口poe供电模块怎么用的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
