dcs机柜接线规范
dcs机柜的接线规范
DCS机柜就位以后，第一步检查接地，接地电阻要满足DCS设计规范。
第二步，接DCS系统电源柜到各电源机柜的电源线，接完后要检查线路、接地。第三步，一般情况，每个机柜的内部电源线在出厂前已配好，机槽已规定好，整体运输到现场，不需在现场接线，要检查线路情况。第四步，安装模件和系统内部电缆，安装好后，要做通电前检查，按说明书去做。第五步，检查无问题，一次给每个机柜通电，检查。第六步，I/O通道检查校验。第七部，机柜停电接控制线，最好每根电缆都做一下绝缘和接地检查，以免对板件照成损坏。如果，只是新增了部分设备，只需做第六、第七步。如果又增加了模件，做第4-7步
dcs机柜接地规范：在一般情况下DCS系统需要两种接地：保护地和屏蔽地。对于装有安全栅防爆措施的系统还要有本安地。
机柜接线端子在上方还是下方
您好，机柜接线端子通常位于机柜的下方。这样安排的目的是为了便于布线和接线，同时也能减少对机柜内部设备的干扰。
在机柜下方安装接线端子还可以更好地保护电缆和连接器，防止意外的损坏或拔插。
1. 机柜接线端子一般安装在上方。
2. 这是因为安装在上方可以更方便地进行接线和维护，避免了弯腰或蹲下的姿势，减少了工作人员的劳动强度。
3. 此外，将接线端子安装在上方还可以有效避免灰尘和杂物的积累，提高了设备的可靠性和稳定性。
同时，上方安装还可以更好地利用空间，使得机柜内部布线更加整齐、美观。
机柜接线端子一般位于下方。机柜的设计考虑到易于安装和维护，因此通常将接线端子放置在下方，方便操作人员进行接线和连接。下方放置接线端子还可以避免线缆的重力负荷对连接的稳定性造成影响。
此外，下方放置接线端子还有助于整理线缆、提供良好的空气流动和热排放，提高机柜的整体散热效果。
网线机柜跳线架接线方法
1、在线缆根部开始外露的地方开始用扎带绑好，如果线缆过多就暗中网线的编号从中间分成两份或者多份，但是需要保证分出来的网线每一部分都是连续的，因为这样下步工作就容易进行。
2、根据需要把大部分网线扎好就开始用配线板理线，配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板，在配线板背部按照两根连续的网线一起用扎带扎起来，每两个扎一块儿都要求有一个错位，就是不要并排的扎太多，每两个扎带上下最好有点距离，两根连续的扎起来以后就开始六根网线一块儿扎一起，平均需要每半米重新扎一次，注意扎的时候注意整齐，不要胡乱扎一起给人不和谐的感受。
3、使用理线板一一直顺着往下移，在理线板的背部也一直用扎带缠好（半米一扎）。最后一次六根一乍 的位置在离线缆尾部一米左右，扎好了以后就在附近距离开始两根一扎，当然还是按照顺序扎好。每两根扎好后往下半米左右再次使用同样的方法再扎一次，有利于下一步打配线架

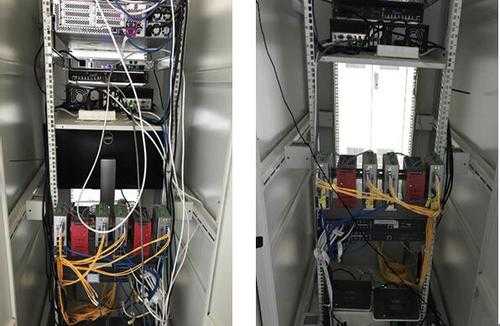

机柜信号线接线方法
第一步，我们先将机柜安装放置到我们各网络信息点位的网线线路汇聚处，汇聚处的网线线路繁多，稍后我们需要对线路进行整理，我们采用的走线方式为汇聚的网线从机柜下面走线进入机柜。
第二步，机柜摆放好后，网线线路在进入机柜前，需整理分组，将网线抽出，拉直整理分组，用扎带捆扎，固定好各组网线，并用笔标记好分组编号。
第三步，将固定好的各组网线从机柜下面入口处穿入机柜内部，同时整理线路顺序，以保证整体的整洁美观，抽取网线时需要注意，不能过于用蛮力，避免线路表面因卡位等问题皮损，影响工程质量。
第四步，把从机柜下方穿进机柜的网线放置一边。进行下一步，网络设备的上架安装，根据自己的设备清单，把相关设备安装到机柜上，并用螺丝固定好，然后安装好理线架。
到此，以上就是小编对于监控机柜怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
