8+2监控线接多个摄像头接法
8+2，它是个综合线，八根网线加两根电源
一根光纤怎么用光纤收发器串联多个摄像头

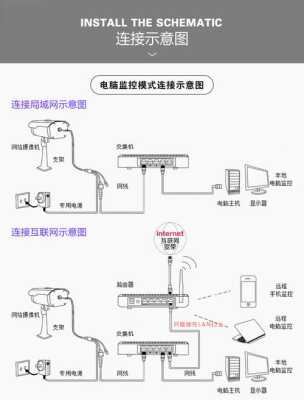

摄像头用网线连接交换机，交换机连接光纤收发器，光纤收发器连接光纤至机房，至机房的光纤在连接光纤收发器，机房的光纤收发器再连接交换机，然后机房交换机再连接硬盘录像机，就是这样连接的，希望对你有帮助。
光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；如：监控安全工程的高清视频图像传输；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
一根光纤通过光纤收发器转换成网口后连接路由器就可以接多个摄像头了，通过路由器的多个网络接口接入，只是光纤收发器的话不能接入多个摄像头。

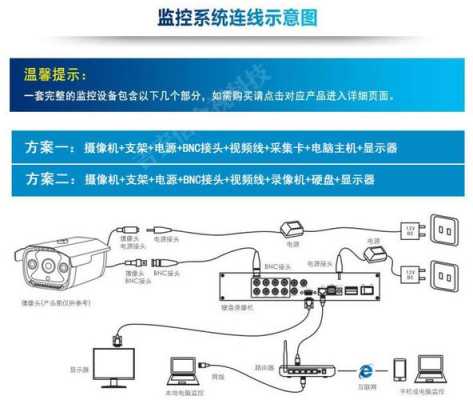

摄像头有几种接线方式
监控摄像头的接线方法：
1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；
2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；
3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC接头两个，连接BNC线。
2、拿起摄像头支架，把底盘安装在支架上。
3、在把摄像头安装在支架上。
监控摄像头有五根线怎么接
标准摄像机都是有插头的,电源、信号是不同的插口。 半球、红外一体摄像机也有两条线分别接信号和电源。 如果是球机的话,5芯线分别是电源(红、黑)、镜头控制(变倍、聚焦、公共)。 最简单的方法红2根接成一根，黑两根也要接在一起，这样就成3根线了，红接12V+，黑接12V-和视频线外网，黄接视频线芯。 注：红黑同色的要接在一起
监控八根线怎么连接
2条是电源线，供DC12V电源。
2条是视频线，接图像的。
6条是镜头控制线，分别控制放大缩小（ZOOM），光圈（IRIS），聚焦（FOCUS），每种功能2条线。一正一负。如果没有说明书的话，就得一条条试。
用DC12V电源，正极接任意一条，然后用负极去点其它5条线，看看哪一条有反应的，就是一组。
分出三组后，看图像是控制放大还是控制光圈的，就能分出来了。

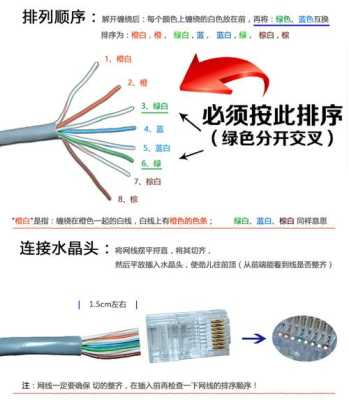

八种颜色的监控线怎么接
一、先搞清楚海康监控摄像头与网线的区别是什么；海康摄像头尾线里的线颜色分别是橙、黄、蓝、紫、棕、白、绿。而网线是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、将8条线，按照顺序对应一 一对接，海康威视的8条线的颜色跟我们正常的网线是不一样的；（海康监控摄像头尾线的颜色与网线的颜色在上面已经讲过，就不多加赘述）
三、对应接线，网线颜色对接监控摄像头线颜色：橙白（接橙色）、橙（接黄色）、绿白（接绿色）、蓝（接紫色）、蓝白（接灰色）、绿（接蓝色）、棕白（接棕色）、棕（接白色）。
四、为了传输的稳定性和对接的牢固性，可在接好之后用电烙铁点一些锡上去。然后在每条线对接好的外圈包一层防水绝缘胶带。
到此，以上就是小编对于监控怎么接线方法的问题就介绍到这了，希望介绍的6点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
