门禁电阻接法，门禁端子怎么接线图解

1. 门禁电阻接法
2. 门禁铃的接线方法
3. 指纹门禁机电插锁接线方法

门禁电阻接法

门禁电阻一般是用于门禁系统中的防拆功能。接法通常是将电阻连接在门禁主机的防拆输入端子上。具体接法可以参考门禁主机的说明书或者与厂家联系获取准确的接线方法。门禁电阻的接法正确与否直接影响到门禁系统的安全性能，因此在接线时务必仔细阅读相关资料并按照要求进行正确接线。

门禁电阻一般有两种接法，分别为常开接法和常闭接法。
1. 常开接法：将门禁电阻串联在门禁系统的触点上。当门禁系统处于正常工作状态时，电流从一端流入门禁电阻，通过门禁电阻，再流向另一端，使电路闭合，门禁系统能够正常工作。如果有人非法进入或门禁系统出现故障，电流将中断，触发报警。
2. 常闭接法：将门禁电阻并联在门禁系统的触点上。当门禁系统处于正常工作状态时，电流从一端流入门禁电阻并绕过，再流向另一端，使电路闭合，门禁系统能够正常工作。如果有人非法进入或门禁系统出现故障，电流将流经门禁电阻，使电路开路，触发报警。
具体的接法需要根据门禁系统的设计和要求来确定。不同的门禁系统可能有不同的接法，建议参考门禁系统的使用说明或咨询专业人士进行正确接线。

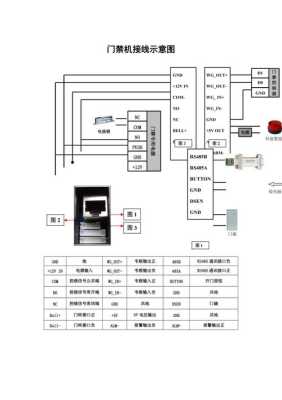

门禁铃的接线方法

连接方法：

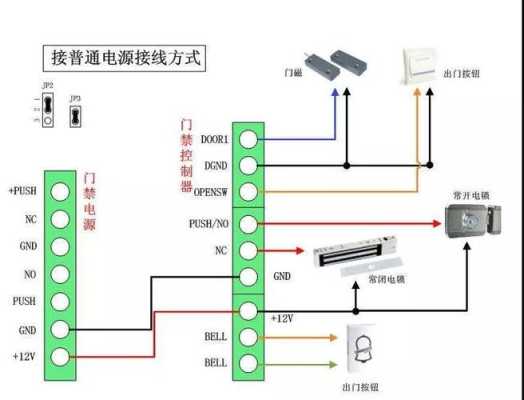

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

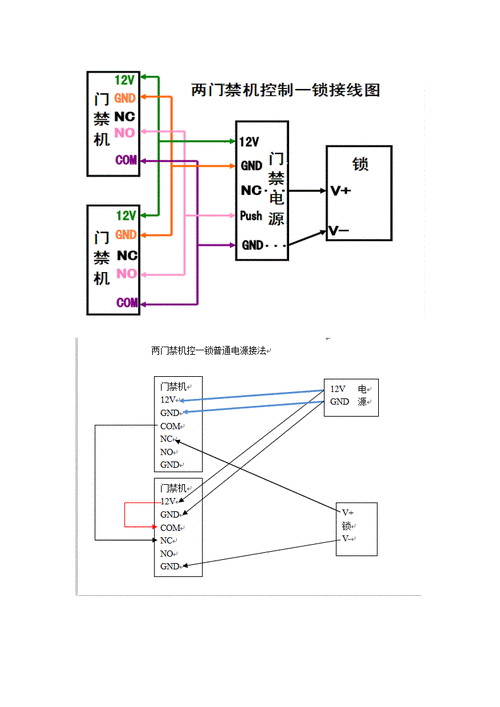

先给门禁电源接220V的电，两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

指纹门禁机电插锁接线方法

    指纹门禁机通常与电插锁一起使用，以控制门的开关。在接线时，请确保按照以下步骤进行正确连接：

1. 首先，确定需要连接的电插锁的线缆。通常，电插锁会有三根线缆：红色（正极）、黑色（负极）和白色（接地线）。

2. 然后，在指纹门禁机上找到对应的接线端子。这些端子通常被标记为"Lock"或"电插锁"。

3. 将红色线缆（正极）连接到指纹门禁机上的"Lock"端子的正极端口。

4. 将黑色线缆（负极）连接到指纹门禁机上的"Lock"端子的负极端口。

到此，以上就是小编对于门禁端子怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
