门禁端怎么接（门禁端怎么接线图解）

1. 门禁线路怎么连接
2. 门禁线路怎么连接
3. 门禁系统接线方法

门禁线路怎么连接

门禁线路的连接方式如下：

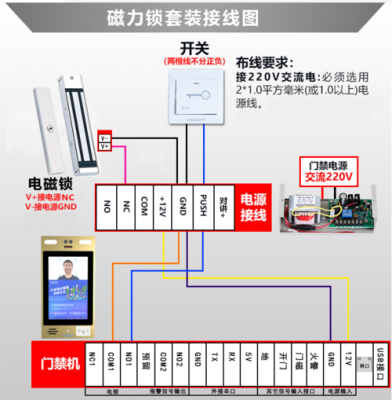

1. 门禁主机上的+12V、GND端接门禁电源的+12V、GND端。

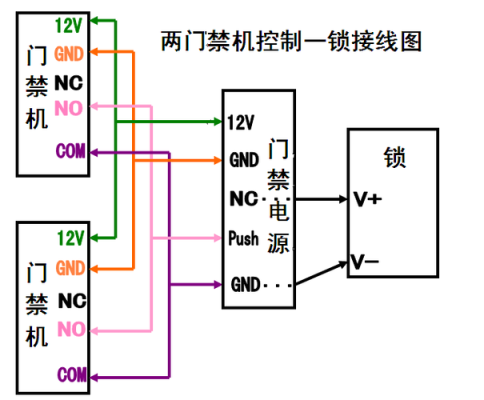

2. 电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定），通常接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3. 门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4. 另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端，或者接入到门禁电源的PUSH端和GND端。

5. 另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6. 如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接，网线与电脑网卡网口连接。

请根据实际情况来连接门禁线路，如果上述步骤未能解决问题，建议咨询专业人士。

门禁线路怎么连接

门禁线路连接通常需要以下步骤：

首先，将门禁控制器与门禁读卡器连接，通常使用TCP/IP或RS485通信方式。

然后，将门禁控制器与门锁连接，以实现开关门的功能。同时，还需要将门禁控制器与电源连接，以提供电力支持。

最后，将门禁控制器与门禁管理系统连接，以实现远程监控和管理。在连接过程中，需要确保线路连接正确、稳定，并遵循相关安全规范。

门禁线路连接的步骤如下：
1. 选择合适的门禁主机和门禁读卡器。
2. 在门禁主机上找到输入输出端口，通常有门禁输入、门禁输出、电源和地线等端口。
3. 将门禁读卡器的信号线连接到门禁输入端口。通常信号线分为Wiegand协议的数据接口和RS485接口，根据具体的门禁主机选择相应的接口类型。
4. 将门禁电源线连接到门禁读卡器的电源接口，然后将电源线的另一端连接到门禁主机的电源接口。确保电源线的正负极正确连接，以免短路或损坏设备。
5. 将门禁输出端口连接到控制门禁开关的设备，如电磁锁或电控锁等。同样，确保连接的正负极正确，以免损坏设备。
6. 将门禁主机的地线接口连接到地线。
7. 检查所有连接是否牢固并正确连接，然后打开门禁主机的电源，并进行相应的设置和调试。
请注意，以上步骤仅是一般的连接方法，具体的步骤可能会因不同的门禁主机和门禁读卡器而有所不同。在进行连接前，建议参考相关设备的说明书或咨询专业人士。

门禁线路连接需要先确定好门禁系统的类型和接口类型，再根据门禁系统的说明书和线路连接图，将门禁控制器、门磁、电源等设备连接好，注意接口的极性和线路的接口标识，检查无误后进行通电测试，确认门禁系统正常运行。

在连接门禁线路时要保证安全，避免电击和设备损坏，同时做好记录和标记，以便日后维护和管理。

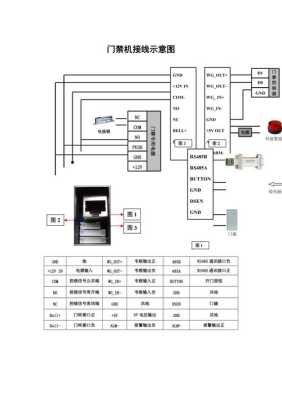

门禁系统接线方法

门禁系统的接线方法会根据具体的系统硬件和设备而有所不同。以下是一个常见的门禁系统接线方法的简单说明：

1. 电源接线：将门禁系统的电源适配器连接到电源插座，并将电源线连接到门禁主机的电源输入端。

2. 门磁接线：门磁是用于检测门的开关状态的装置。将门磁的一端连接到门禁主机的门磁输入端，另一端连接到门框上的门磁。

3. 电锁接线：电锁是用于控制门的开关的装置。将电锁的一端连接到门禁主机的电锁输出端，另一端连接到门框上的电锁。

4. 出门按钮接线：出门按钮是用于主动开门的装置。将出门按钮的一端连接到门禁主机的出门按钮输入端，另一端连接到室内的出门按钮。

5. 门禁主机与读卡器接线：将门禁主机与读卡器之间的数据线连接起来，通常使用TCP/IP、RS485等通信方式。

请注意，以上仅为一般的门禁系统接线方法示意，具体接线方法还需要根据门禁系统的具体型号和厂商提供的接线说明进行操作。在进行接线之前，建议仔细阅读门禁系统的用户手册或咨询专业人士，确保正确接线以及的正常运行。

到此，以上就是小编对于门禁端怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
