海康摄像头拾音器接法

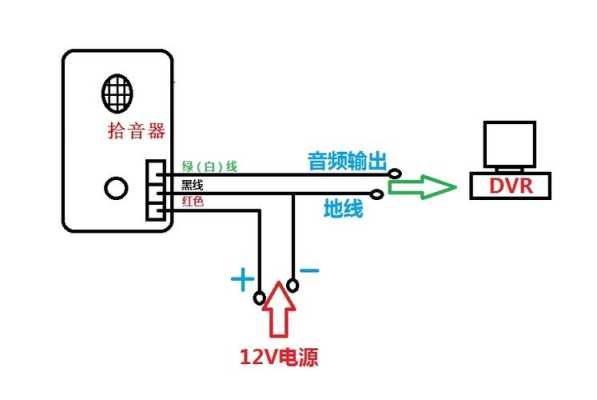

外置试音器红色线代表正极12伏，黑色线代表公共接地负极12伏和音频负极。白色线代表音频正极这三根线接在监控电源，和摄像头音频线上。
海康摄像头拾音器的接法如下
模拟设备的编码是在录像机上实现的，录像机上有几路音频输入即可支持几路摄像机录音，默认从第一个通道开始录音。如果要实现录像机跟客户端之间的对讲，需要在录像机上外接拾音设备及音箱。拾音器接线指导如下：

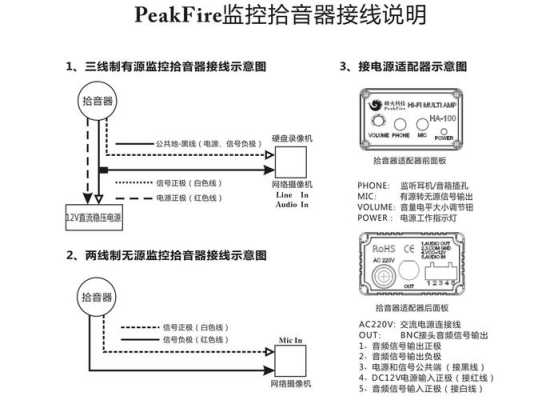

一般拾音器有三条线：①电源正级 ②电源负级 ③信号线
连接方法：
① 拾音器正极连接到电源的正极；
② 拾音器负极接到电源负极，再将黑色公共端接到Q9或莲花头屏蔽层；
拾音器该用什么线
一般是3芯 0.5mm2 RVVP屏蔽电缆 一般拾音器是引出三根线，黑白红，所以你需要用三芯线最好。黑线是接地线，可以叉出分别接音频接头和电源接头。
白线是信号线，红线是电源线+ 有些拾音器是四芯的，一般是对音质要求较高的场合用，它的信号线和电源线接底线是分开的，避免干扰。
欧声数字系列拾音器(OS系列)都是四芯的。模拟系列拾音器(KO系列)都是三芯的。
aux接摄像头怎么接线
aux是音响系统中的音频辅助输出，在视频系统和安防监控系统中，没有aux的应用。
所以aux并没有接摄像头的接线方法。
音频接线

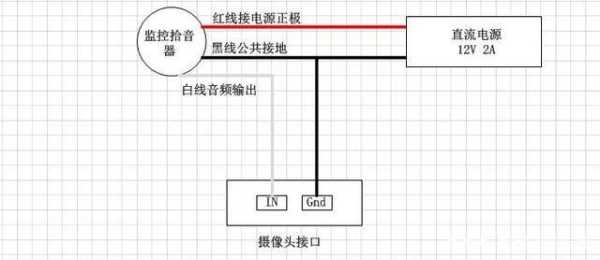

普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。音频信号线接IN；电源负极接地G；电源正极接拾音器的供电电源正极。
网络接线
一般网线采用直连接法按568B做水晶头，将所有的摄像机通过网线连接在同一个交换机下或同一路由器即可。
海康摄像头怎样加装内置拾音功能
海康摄像头可以加装内置拾音功能。海康监控摄像头很多型号不具备拾音功能，但是都设有外接拾音器的接口，可以根据如下两个步骤进行加装。
1、摄像头录音接线及配置指导
大多数拾音器有三条线：电源正极和信号线。它的接线方法是：：
①把拾音器电源正极接到外置电源的正极,摄像机不对拾音器
②拾音器的信号线接到摄像机的“AUDIO IN”。
③把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或"G"处。
2、硬盘录像机配置
在系统配置—预览配置—基本配置，开启音频预览打钩，点击应用。
在录像配置—编码参数，码流类型选择成复合流，记录音频打钩 ，点击应用。完成以上步骤，就可以成功加装内置拾音功能了。
拾音设置是什么
①摄像头外接拾音器
外接拾音器在供电状态下通过音频线将采集的音频信号传输到网络摄像头，共同通过网线传输到硬盘录像机进行音频录制。
普通的拾音器通常有三根线，即音频信号线、电源正极、电源负极。音频信号线接oudio in，电源负极和音频负极共用接地G，电源正极接拾音器的供电电源正极。
②摄像头内置拾音功能
摄像头内置拾音模块，自带麦克风，直接通过网线将音频信号传输到硬盘录像机进行音频录制。安装简单美观，拾音效果好，如果是POE内置拾音摄像头一根网线就可以搞定。
拾音就是把声音收集的过程。简单分为单个人拾音，和声演唱拾音或合唱拾音，还有简单的常用乐器拾音。
到此，以上就是小编对于拾音器三根线怎么接摄像头的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
