BNC接头怎么接如何接

您好，BNC接头是一种常用的射频连接器，用于连接同轴电缆和设备。接下来是一般的BNC接头连接方法：

1. 确保要连接的设备和电缆的BNC接口是干净和无损坏的。

2. 将BNC接头插入设备或电缆的接口中，然后旋转接头直到它完全插入，并且扣住了。

3. 确保接头的两端都已经连接好，然后旋转接头上的螺纹环，将其紧固，以确保连接牢固。

4. 如果需要连接多个BNC接头，可以使用BNC转接头或BNC连接器，将它们连接在一起。

需要注意的是，BNC接头有两种类型：BNC插头和BNC公头。插头是指带针脚的接头，公头是指带孔的接头。在连接时，插头需要插入公头中。此外，BNC接头还有两种常见的连接方式：90度弯曲和直角连接。这些连接方式根据实际情况和设备布局的需要进行选择。

bnc接头的压接方法

BNC接头压接做法 ：

具体方法如下：

1. 剥线 同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明 绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属 线编织的金属网， 内外层导线之间用乳白色透明绝缘物填充， 内外层导线保持同 轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去 1.5cm,小心不要 割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去 0.6cm，使芯线裸露。

2. 连接芯线 购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插 针用于连接同轴电缆芯线 ; 剥好线后请将芯线插入芯线插针尾部的小孔中，用专 用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。 可以使用电烙铁焊接芯线与芯线插针， 焊接芯线插针尾部的小孔中置入一点松香 粉或中性焊剂后焊接， 焊接时注意不要将焊锡流露在芯线插针外表面， 会导致芯 线插针报废。

注意: 如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变 形太大，二是将芯线压紧以防止接触不良。

3. 装配BNC接头 连接好芯线后， 先将屏蔽金属套筒套入同轴电缆， 尾部孔中向前插入， 使芯线插针从前端向外伸出， 将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体 4. 压线 保持套筒与金属屏蔽线接触良好， 用卡线钳上的六边形卡口用力夹， 使套筒形变 为六边形。重复上述方法在同轴电缆另一端制作 BNC接头即制作完成。

使用前最 好用万用电表检查一下， 断路和短路均会导致无法通信， 还有可能损坏网卡或集 线器。

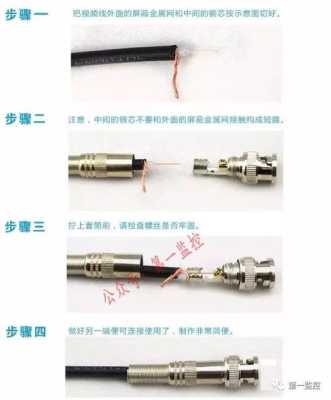

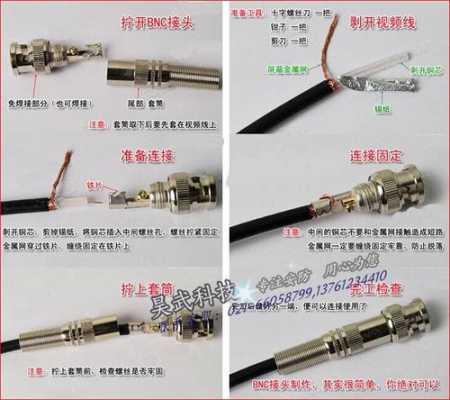

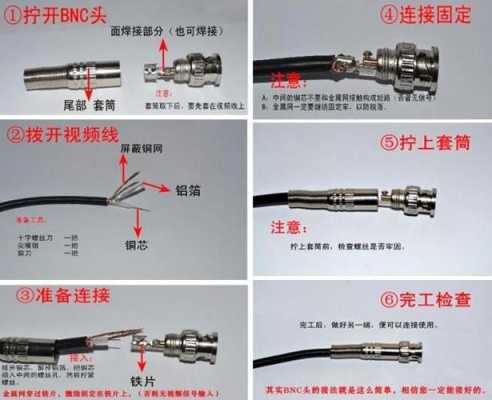

注意：制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯 线插入芯线固定孔， 再用小螺丝刀固定芯线， 外层金属屏蔽线拧在一起， 用电工 钳固定在屏蔽线固定套中，最后将尾部金属拧在 BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和 屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

一分二bnc接头怎么接

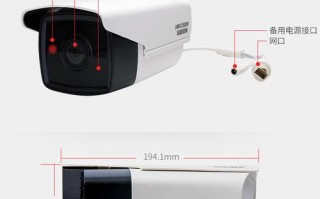

操作步骤： 1、首先，现在存在的台式机电脑的主板和配置都是支持把摄像头连接到上面的。现在已经排除了很旧的台式机不能安装摄像头的主板了。 2、安装的设备除了监控摄像头，还有视频采集卡，再加上视频线和电源线。视频采集安装在电脑主板上，一般情况四路就够用了，看安装几个摄像机而定。 3、视频线尽量用好一些的专业视频线，学名叫同轴电缆，有些人安装就用网线，也是可以的，效果可能不如视频线清晰。 4、如果要远程可以监控的话，就买视频采集卡的时候，买那种可以远程的就可以了，使用的时候在手机里安装一个客户端，把台式机电脑联网，就可以在任何地方，在手机里看到监控画面了。 注意事项：安装调试的时候一定要注意摄像头的接线不要弄反了 因为直流电压是分正负极的，一般是DC12V 其他的一般安装说明书上安装就没有问题了。

到此，以上就是小编对于bnc接头怎么接线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
