监控的防雷接法，应当按照地线的连接方式使它具有一定的防雷性。监控由于安装的位置处于高空状态，那就容易受到雷击的情况。所以在安装监控时一定要考虑雷击的伤害。

将监控安装完毕后，利用一根接地线延伸到地面上，插入2m左右。就符合防雷接法。

监控系统防雷接法可以参考以下步骤：

1. 首先确定监控设备的接地点，通常情况下是在设备底部或背面标有“G”或“地”字样的接地孔。

2. 将接地线连接至设备接地孔，用螺丝拧紧固定。

3. 将接地线的另一端埋入地下，深度应超过0.8米，使接地电阻小于4欧姆。

4. 接地线的末端应做好保护措施，以避免被人或物误碰。

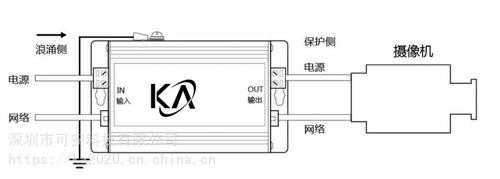

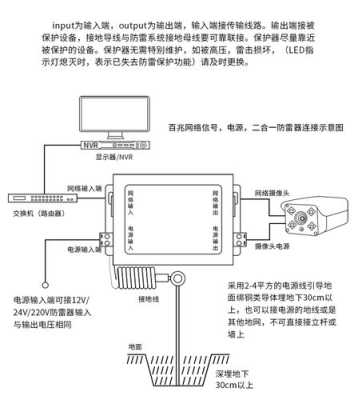

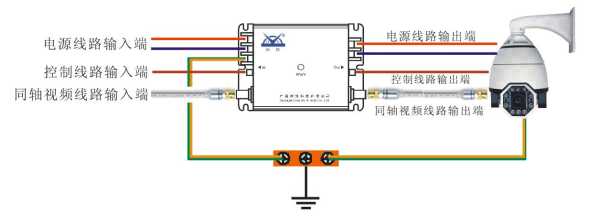

监控防雷器分三类，电源、信号、控制。普通监控摄像头没有控制线，把电源、信号的防雷器组合在一起，就叫电源信号二合一防雷器。

在二合一防雷器上有个BNC插头(有点像有线电视插头)，这个是连接信号的(也有信号用双绞线的)。把防雷器串联进视频信号线即可。

同理，电源部分也是串联接的。但是不用担心，外表看是串联的，实际内部的防雷模块是和线路并联的，只要接插件质量好，没有衰减。

你说的黄线应该是黄绿线，而不是黄线，黄绿线是地线的标准颜色。它应该直接与大地连接的。是用来将雷电泄放到大地的。

该接地线接法：

监控立杆防雷接地的正确接法

通常在户外立杆式的摄像头，其防雷接地时在立杆安装前预埋接地装置（常用的有预制钢板，镀锌角钢，经费充裕可以采用接地模块，效果更好一些）。未提前敷设接地装置的会比较麻烦，对道路、绿化会有一些破坏，至于直接采用立杆预制件作为接地体的，首先接地效果会不好，接地电阻可能会不达标，这样也就起不到防护的效果了。建议还是重新敷设接地装置、。

监控立杆的防雷接地方法一般分为以下几个步骤：

1. 确保地面潮湿，以提高接地电阻的导电性，避免局部放电。

2. 准备好接地装置和连接线。接地装置一般为接地排、接地芯、接地棒等，连接线通常使用铜线或铜排。

3. 选择合适的接地位置。接地点应尽可能靠近监控立杆，距离不超过2米，并且需要确保地下埋深在1.5米以上。

4. 进行接地装置的安装。将接地芯或接地棒插入到洞口中，并在周围加入导电材料（如特制的炭化物）以增强接地效果。

如何做野外监控摄像头及前端设备的防雷措施

　　通常是将前端设备如摄像头置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时，为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3-4米的距离。　　另外，为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地。　　线缆雷电感应电动势是一种高频交变电压，位置等效在线缆中间。根据这个特征，感应雷的防护基本做法是对设备输入输出口设置“限压保护电路”。
