摄像头安装怎么接线（摄像头怎样接线）

1. 摄像头怎么接线
2. 摄像头怎样接线
3. 摄像头控制线怎么接
4. 摄像机如何接线

摄像头怎么接线

摄像头接线方法：

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；

2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；

3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚

步骤方法：

1、首先是如何安装监控摄像头的问题：摄像头有的是支架与探头一体，有的则是分开的，一体的话直接把整个固定在墙壁上就可以，如果是分开的则要先固定支架，然后把探头安装在支架上，固定好后就可以调整角度了，角度可以按照自己需要调整。安装好摄像头后，下一步就是把摄像头的电源线和视频线与备好的线材对接，一般摄像头的电源线头比较小，视频线头比较大；线材的话则是红色为电源线，黄色为视频线。

2、 再下一步就是把线材的另一端视频线连接到硬盘录像机上，一般录像机上的插口都标有电源线和视频线的标志，线材的另个电源线插口则要连接变压器，之后把变压器插在220v的电压上，另外硬盘录像机一般是不带磁条存储的，需要手动安装存储磁条，以备硬盘录像可以存储在录像机里。这样一套硬盘录像机监控系统就安装完成了。

摄像头怎样接线

接线方法：

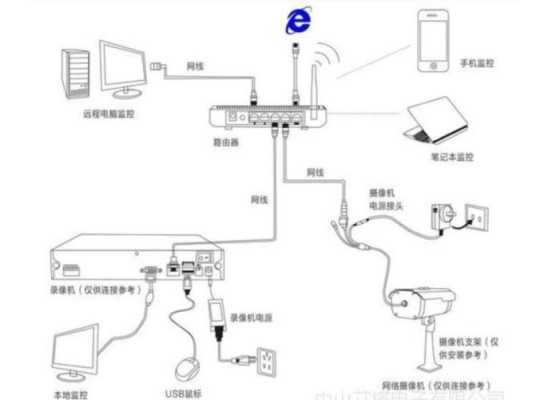

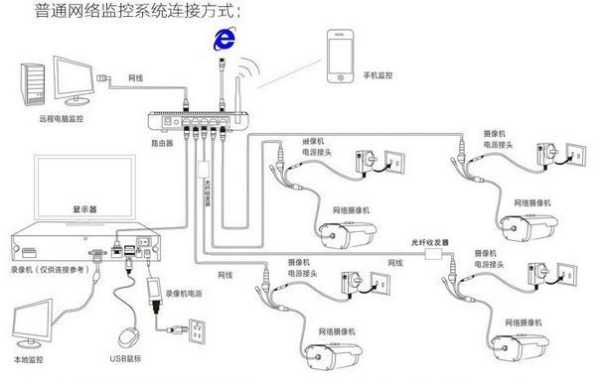

1. 硬件安装:以交换机为中心,把网络摄像机、NVR、电脑等,全部网线接在交换机上面;

2. 软件设置:如果采用NVR,NVR一般能搜IP,改IP。如果采用PC电脑,就需要一个搜IP软件;

3. 路由交换机设置:对于数目较多的系统来说,对路由交换机设置是有必要的。

摄像头控制线怎么接

1/3 分步阅读

首先将监控线剥开，漏出屏蔽网和中心的铜芯，

2/3

然后将BNC头拧开，套入监控视频线

3/3

接下来将监控线铜芯插入BNC头中心小管内，用螺丝刀拧紧不松动；屏蔽网穿过BNC头外壳的压线金属片，然后用老虎钳把压线金属片把监控线压紧，这样在使用中才不会脱落（注意接线过程铜芯接BNC头中心、屏蔽网接BNC头外壳，两者不可短路）。然后拧好NBC头，监控线接头就做好啦，接下来就可以连接到监控摄像头了。

以监控摄像头安装为例，具体连接步骤如下：

1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC接头两个，连接BNC线。

2、拿起摄像头支架，把底盘安装在支架上。

3、在把摄像头安装在支架上。

4、检查电源是否是摄像头配套电源。

5、连接电源插头和摄像机插头。

6、把BNC线拿出来头上的一小截削出中间铜线。

7、拿出BNC接口，接上去用螺丝刀拧紧。

摄像机如何接线

您好，摄像机接线需要根据不同的摄像机类型和用途进行选择，一般分为以下几步：

1.确定摄像机型号和类型，检查摄像机的接口类型和数量。

2.选择合适的电源适配器，按照摄像机的电源要求接上电源。

3.连接视频信号线，将摄像机的视频输出接口与监控设备的视频输入接口连接，如采用同轴电缆，需将信号线和电源线分开连接。

4.连接音频信号线（可选），如果需要监控音频信号，可以将摄像机的音频输出接口与监控设备的音频输入接口连接。

5.连接网络线（可选），如果需要通过网络实现远程监控，可以将摄像机的网络接口与路由器或交换机连接。

6.安装并调试，将摄像机安装到合适的位置，进行调试和测试，确保摄像机能够正常工作。

到此，以上就是小编对于摄像头安装怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
