  1. 磁力锁门禁接线方法
  2. 电动门磁力锁接线方法
  3. 电磁力锁的安装接线

磁力锁门禁接线方法

1、磁力锁门禁接线方法

先给门禁电源接22V的电。

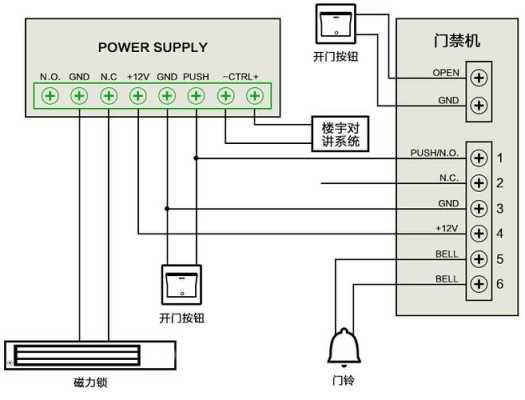

门禁磁力锁怎么接线(门禁磁力锁接线图)-第1张图片-安保之家

2、接好22V电压后再来看看门禁电源的接线端口。

3、以下有1个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接下来先接磁力锁,磁力锁就红黑两根线。

4、红色线接NC,黑色线COM,首先把12V电源线接。

5、红色是12V正极,黑色12V负极。

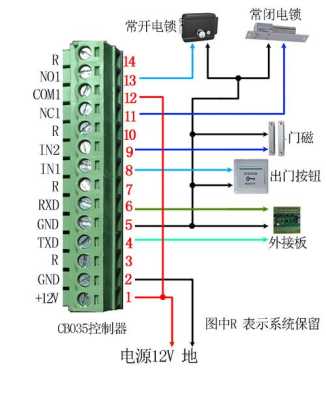

门禁磁力锁怎么接线(门禁磁力锁接线图)-第2张图片-安保之家

6、接下来接开门按钮。

7、接下来再看门禁电源的按钮线,GND跟PUSH。

8、这就接好了开门按钮这头接的是GND跟PUSH,门禁接线完成。

先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上。用六角扳手将锁主体锁在L1支架上。对应于L1支架的位置把Z2支架固定在门上。将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2的衔接位置。(Z1与Z2的相对位置根据门的厚度可以调节)。将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)。如果是双扇门,可以用两个Z&L支架

门禁磁力锁怎么接线(门禁磁力锁接线图)-第3张图片-安保之家

电动门磁力锁接线方法

接线方法如下:
1. 将磁力锁的电源线(通常为红色线)与电源的正极相连(通常为红色线)。
2. 将磁力锁的地线(通常为黑色线)与电源的负极相连(通常为黑色线)。
3. 将磁力锁的常闭线(通常为绿色线或者绿色接头)与门控系统的门锁输出线相连。
4. 将磁力锁的常开线(通常为白色线或者白色接头)与门控系统的门锁输出线相连。
请注意:接线方法可能因不同品牌和型号的电动门磁力锁而有所不同,如果您有具体的安装说明书,请参考说明书中的接线图进行正确连接。此外,接线前请确保断开电源,以免发生电击风险。

电动门磁力锁的接线方法主要分为两种:直接接通电源和接通门禁控制器。

直接接通电源需要将红线接到正极,黑线接到负极,这种方式简单易行,但是安全性较低。

接通门禁控制器需要将红线接到控制器的常开或常闭端子,黑线接到控制器的公共端子,这种方式安全性高,但是需要配置门禁控制器。无论采用哪种方式,都需要注意电源电压和磁力锁额定电压是否匹配,避免烧坏设备。

电磁力锁的安装接线

1、先给门禁电源接22V的电。

2、接好22V电压后再来看看门禁电源的接线端口。

3、以下有1个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接下来先接磁力锁,磁力锁就红黑两根线。

4、红色线接NC,黑色线COM,首先把12V电源线接。

5、红色是12V正极,黑色12V负极。

6、接下来接开门按钮。

7、接下来再看门禁电源的按钮线,GND跟PUSH。

8、这就接好了开门按钮这头接的是GND跟PUSH,门禁接线完成。

先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上。用六角扳手将锁主体锁在L1支架上。对应于L1支架的位置把Z2支架固定在门上。将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2的衔接位置。(Z1与Z2的相对位置根据门的厚度可以调节)。将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)。如果是双扇门,可以用两个Z&L支架
