  1. 接光纤线最简单的接法
  2. 光纤怎样接

接光纤线最简单的接法

最简单的是冷接

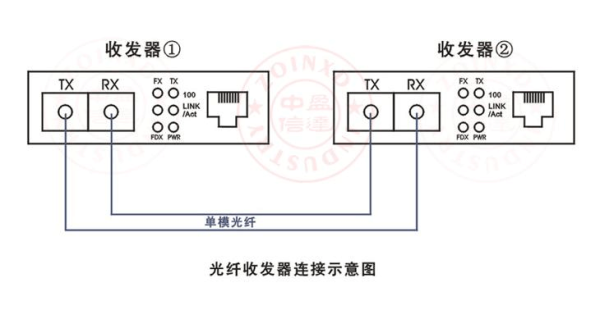

1、正常情况下,光纤(皮纤)拉到室内后,可以使用冷接或者热熔的方式。

光纤怎么接线(光纤怎样接)-第1张图片-安保之家

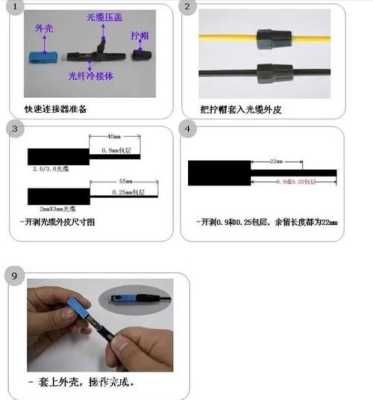

2、冷接:

有以下工具,斜口钳或者剪刀、冷接头、米勒钳。

把冷接头分解,螺帽穿到皮纤上,再用钳子剥开皮纤露出里面的纤芯;

用米勒钳剥掉纤芯的涂覆层,再慢慢穿到冷接头里,太长的话,大概位置用手弄断就行了。

光纤怎么接线(光纤怎样接)-第2张图片-安保之家

光纤怎样接

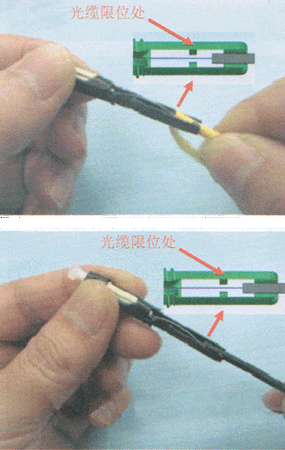

1、首先拿起光纤接头,以逆时针方向旋转去下尾管,接着将光纤穿入尾管。

2、然后将光纤穿入扁平光纤剥除器内,剥除约65毫米外壁,确认光纤有无受损,将其中一条不用的裸光纤折断。

3、将光纤放入定长剥除器槽沟内,合上盖板拉出光纤,将裸光纤涂覆层剥除,以沾附酒精的试纸清洁裸光纤。

4、将光纤压入定长剥除器的槽沟内,将定长剥除器置入切割刀槽,切割光纤,取下光纤,取下防尘套。

光纤怎么接线(光纤怎样接)-第3张图片-安保之家

5、将光纤自动接头的尾夹处穿入其内,直到定位点,将尾管以顺时针方向接上接头本体,以固定光纤。

6、将凸出的陶瓷芯端面的光纤,以防尘套的另一头压平,在光纤被压平的状态下,去下插栓,将耦和帽套入连接头本体内即可。

光纤线接法:

1、光纤连接的时候要根据束管内,同色相连,同芯相连,按顺序进行连接,由大到小。一般有三种连接方法,分别是熔接、活动连接和机械连接。

2、连接的时候要开剥光缆,剥开之后固定光缆。小心不能破坏了束管。大约开剥1m,里面可能有油膏,用纸擦拭一下。

3、剥开的光纤穿入到接续盒里,进行固定压紧。

4、接下来要把光纤从热缩管穿过。不同束管和不同颜色的要穿过热缩管。

光纤的接法一般有以下两种方式:

1. 直接相连法

直接相连法是指将两根光纤的末端直接对接,可以使用光纤对接器进行连接。具体步骤如下:

1)将两端光纤的套管去掉,留下两个末端的光纤芯线;

2)用清洁纸轻轻擦拭两根光纤,确保光纤末端的尘埃、油污等污物被彻底清除;

3)将两个末端光纤芯线正确对着并轻轻推进光纤对接器的端口中,直到两根光纤的端面接触(注意无法推进时不要用力);

4)固定光纤对接器,完整保护光纤。

2. 通过配合器连接法

光纤连接方式一般有以下几种:

1.点对点连接:直接将两个光纤头连接起来,用于连接两个设备或连接设备与光纤网络。

2.分光器连接:将一根光纤分成多个分支,可以让多个设备共享同一根光纤。

3.交叉连接:在光纤网络中,将光纤交叉连接可以将光信号从一条光纤传输到另一条光纤。

4.环路连接:将多条光纤通过分光器连接成环状,可以提高光纤网络的容错能力和可靠性。

光纤光缆的连接方法主要有连接、紧急连接、主题活动连接。

1、金属连接(又叫热熔)这类连接是用放电的方法。将二根光纤的连接点融化并连接在一起。一般用在远途延续、性或半固定连接。其主要特点是连接衰减在任何的连接方法中,典型值为0.01~0.03dB/点。但连接时,必须专业设备(熔接机)和专业人士开展实际操作,并且连接点也必须专用型器皿维护起來;

2、紧急连接(又叫冷熔)紧急连接主要是用机械设备和有机化学的方法,将二根光纤固定并粘合在一起。这类方法的主要特点是连接快速靠谱,连接典型性衰减为0.1~0.3dB/点。但连接点长期性应用会不稳定,衰减也会大幅提升,因此只有短期内应急用;

3、活动连接。活动连接是运用各种光纤连接元器件(电源插头和电源插座),将站点与站点或者站点与光缆电缆连接起來的一种方法。这类方法灵便、简易、便捷、靠谱,常用在房屋建筑内的电子计算机综合布线中。其典型性衰减为1dB/连接头。

到此,以上就是小编对于电视光纤怎么接线的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
