可燃气体探测器怎么接（北大青鸟可燃气体探测器如何接线）

1. 家用可燃气体探测器怎么接线
2. 北大青鸟可燃气体探测器如何接线
3. 气体探测报警器安装接线
4. 可燃气体探头接线方法
5. 可燃气体报警器控制箱线路接法

家用可燃气体探测器怎么接线

家用可燃气体探测器一般需要与燃气泄漏报警器或报警控制器连接并进行接线。

接线步骤如下：

1.首先确认探测器的电源电压和燃气泄漏报警器或报警控制器的接口电压是否一致。

2.安装探测器：将探测器安装在需要监测的区域，如燃气管道的靠近接口处。

3.接线：将探测器与燃气泄漏报警器或报警控制器的电源线接口相连，将探测器的信号线接口与报警器或控制器的信号线接口相连，确保接线牢固、稳定。

北大青鸟可燃气体探测器如何接线

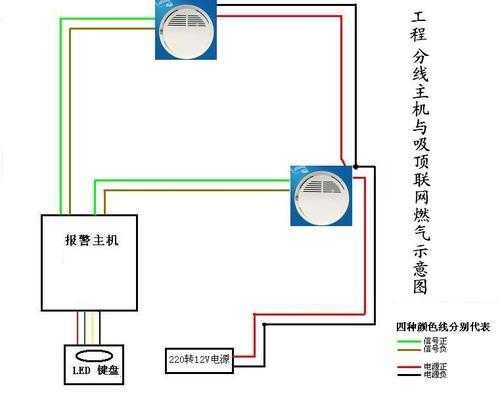

这个是属于非编码方式，接线方式需要行成环路，与零几年旧设备和进口设备类似，设备分正负极，进出线分开，A进B出，串联至最后一个设备由C返回，需要严格按照设备接线方式接线，这个是由于设备本生设计所产生的接线方式，设备工作原理基本相同，只是走线方式有变化途中任意一个点断路都会导致整个回路设备丢失报故障

气体探测报警器安装接线

首先需要将可燃气体探测器底座与气体报警主机进行接线操作：

1、将底座上的BZ和V-相连

2、底座的S+接气体报警主机S+输出；V+接供电电源正端24V+；V-接供电电源负端GND。

然后，进入气体报警主机的系统调试的单步测试菜单，按编程键就可以编址了。

编码完成，可燃气体探测器正常接入系统使用，其底座上的BZ和V-不需要连接。BZ和V-相连编码时使用。

可燃气体探头接线方法

可燃气体探头的接线方法应该根据具体的探头型号和使用要求来确定。一般而言，探头应该与控制器相连，根据接线图指导进行正确的接线。在接线过程中需要注意探头的极性和颜色标识，确保接线正确无误。同时，也需要注意探头的安装位置和环境条件，避免受到外部干扰和损坏。

在接线完成后，应进行相关的测试和校准，确保探头的准确性和可靠性。

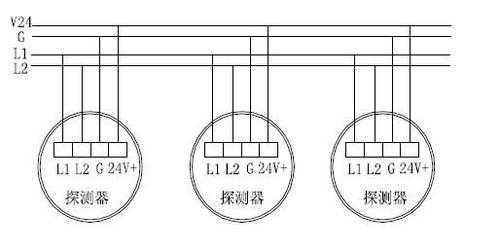

4-20mA信号输出的4路或者6路并联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着继电器结构，使用螺丝刀一次插入拧紧即可。由于这种三线制信号输出是并联的形式，每个可燃气体探头都需要一次连接，并重新走线。

可燃气体探头接线需要注意以下几点：

首先，需要选择合适的接线方式，常用的有三线式和两线式接线。

其次，要保证接线的稳定性和可靠性，接线端子需要紧固牢固，不得出现松动、脱落等情况。

最后，应该按照探头的电气参数进行接线，以保证探头的正常工作和准确测量。在接线过程中，还要注意避免接线导线接触到其他金属物体，避免产生干扰信号。

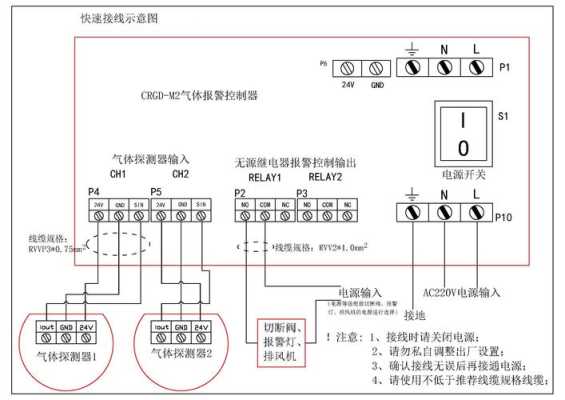

可燃气体报警器控制箱线路接法

1.接电源端线

220V电源线与控制箱电源端左零右火下接地连接。

2.接220V电磁切断阀线

接220V电磁切断阀分别连接至电源端零线端口、地线端口，然后连接联动1端NO常闭端口，最后由电源线火线端口引出的跳线（火线）与联动1端中间的com公共端口相连。

3.接24V电磁切断阀线

将24V电磁切断阀一端连接至信号源端GND端口，另一端连接至联动2端常闭端口NO，再将信号源端24V电源端口引出一条跳线连接至联动2端com公共端口。

4.接燃气探头线

将燃气探头的S1、S2、GND、24V与燃气报警器控制箱内的信号源端S1、S2、GND、24V对应相连（多探头连接时可与首探头各端口相连，或与信号源各端口对应相连）。

到此，以上就是小编对于可燃气体探测器怎么接线的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
