海康门禁控制器接线方法

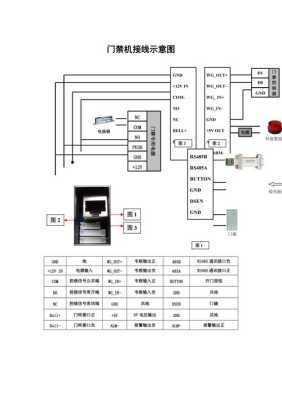

海康门禁控制器接线图
下面，以最常见的四门控制主机K2604为例子，为大家简单介绍一下门禁主机端子。
四门禁控制主机电气组外部接线端子定义
• 一般门禁主机都将设备接在电气组外部接线端子上。
• 电气组外部接线端子的锁+锁-带12V电，主机主板端子D+D-不带电，只提供开关量，注意区分。
四门禁控制主机连接端子及端子说明

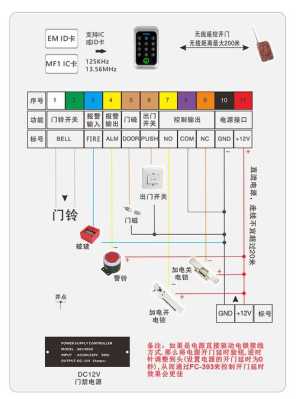

门禁感应开关接线说明
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
将门禁感应开关线接入门禁控制器的开门按钮信号上。
韦根门禁接线方式
韦根门禁系统的接线方式通常有两种：485总线接线和WG26接线。485总线接线方式是将门禁控制器与读卡器通过485总线连接，实现数据传输和控制；WG26接线方式是将门禁控制器与读卡器通过WG26接口连接，其中26代表读卡器的信号线数量。这两种接线方式都可以实现门禁系统的正常运行，具体选择取决于系统需求和设备兼容性。
通常包括以下几个步骤：
1. 准备工具和材料：需要准备电烙铁、焊锡、螺丝刀、导线等工具和材料。
2. 连接电源线：将门禁电源连接到门禁控制器的电源端口，确保电源正常工作。
3. 连接读卡器：将读卡器连接到门禁控制器相应的输入端口，根据实际情况选择适当的连接线。
4. 连接电锁：将电锁连接到门禁控制器的锁控制端口，根据实际情况选择适当的连接线。
5. 连接出门按钮：将出门按钮连接到门禁控制器的输入端口，根据实际情况选择适当的连接线。
6. 连接门磁：将门磁连接到门禁控制器的输入端口，根据实际情况选择适当的连接线。
7. 调试和测试：完成接线后，进行调试和测试，确保门禁系统正常工作。
需要注意的是，不同的韦根门禁系统可能具有不同的接线方式和步骤，具体操作时应参考相应的说明书或联系专业技术人员进行指导。
韦根门禁控制箱接法
韦根门禁控制箱D0、D1是韦根信号线，用于将识别的身份信息过行数据编码传输，控制器收到后进行比对，合法，给出开锁信号
开门按钮直接给出开门信号，不需要经过身份识别过程，如果开门按钮直接通过门禁专用电源驱动电锁，你不接控制器一样可以通过开门按钮开门
所以手动按钮能不能开门与控制器好坏没有关系，能开门只能说明门锁、电源、开门按钮是好的
韦根数据传输使用TTL电平，有两条数据线，分别称为DATA0和DATA1。无数据传输时，两条线都是高电平，当传输“1”时，DATA0为高，DATA1为低；当传输“0”时，DATA0为低，DATA1为高；也就是说无论传输“0”还是“1”，两条数据线上的电平都是“异或”关系，每一位数据的持续时间50－100微秒，数据间隔1－2毫秒
用网线，或者4芯线。这样的传输距离，一般的读卡器是不能超过50米的，大部分30左右。
到此，以上就是小编对于门禁控制器怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
