网络摄像头怎么布线（网络摄像头怎么布线连接）

1. 网线供电的摄像头接线方法
2. 多点位摄像头布光纤线怎么布线
3. 网络摄像头6线接线方法

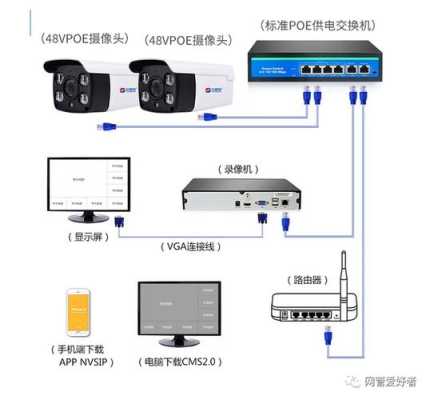

网线供电的摄像头接线方法

网线电的摄像头接线方法按照标准的865b方式来进行，目前，在监控系统中，很多都采用poe交换机和poe摄像头的连接方式，他们的特点是简单稳定，再具体的连接时，我们采用865b的方式，将五类双绞线和水晶头进行连接，虚伪白橘橘白绿蓝白蓝绿白棕棕

　　1.摄像头用导线，其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

　　2.配线时应尽量避免导线有接头。除了非用接头不可的，摄像头其接头必须采用压线或 焊接 ，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

　　3.配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管，按室内配管的技术要求选配)，天花板走线可用金属 软管 ，但需固定稳妥美观。

　　4.信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

　　5.报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

多点位摄像头布光纤线怎么布线

布线应遵循最短距离原则，并应在摄像头和设备之间留有足够的余量。
同时，应该考虑到布线的可靠性和安全，以避免损坏和安全事故的发生。
为此，可以采用专业的布线工具和材料，进行规范化和标准化的布线。
另外，建议进行适当的维护和监测，以确保线路的稳定性和可靠性。

网络摄像头6线接线方法

普通网线打法是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

海康具体对应颜色是这样的。

摄像头的8种颜色：橙、黄、绿、紫、灰、蓝、棕、白

分别对应网线的8种颜色：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

简化一点用网线的顺序分别对接就是：橙白（接橙色）、橙（接黄色）、绿白（接绿色）、蓝（接紫色）、蓝白（接灰色）、绿（接蓝色）、棕白（接棕色）、棕（接白色）。

海康萤石的六芯则是橙、黄、蓝、绿、棕、灰

对应网线的线序：橙白，橙，绿，绿白，棕白，蓝白

网络摄像头6线接线方法是，其中2根线接供电线，4根线接水晶头的1，2，3，6是数据收发线。

答 网络摄像头6线接线方法如下

将监控的数据线和网线的1236连接，将监控的电源线和网线的4578线连接，监控六根线有四根是信号线，它对应着网线的白橘橘白绿绿。

监控的另外两根是电源线，其中正极和网线的白兰蓝相接，负极和网线的白棕棕连接

1、首先，我们先要了解摄像头上方有什么配置：麦克风、红外线感应灯、wifi天仙、工作 指示灯 、广角镜头、 led 灯。这些配置都在使用的时候有着自己独特的功能哦。

　　2、首先，我们需要将路由器安装在电脑上，调试之后，我们使用摄像头与网线。首先，将一根网线安插路由器上面，另外一个安插在摄像头上面，然后将电源连接。

　　3、这个时候我们打开电脑，将摄像头的后台打开，点击“无线功能”，然后选择“连接 无线路由 器”，然后我们点击“确定”，就说明安装成功了。

　　普通摄像头网线接法

　　1.摄像头用导线，其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

　　2.配线时应尽量避免导线有接头。除了非用接头不可的，摄像头其接头必须采用压线或 焊接 ，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

　　3.配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管，按室内配管的技术要求选配)，天花板走线可用金属 软管 ，但需固定稳妥美观。

　　4.信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

　　5.报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

　　6.报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护，以提高防盗系统的防破坏性能。

到此，以上就是小编对于网络摄像头怎么布线连接的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
