监控怎么接线视频教程（有线监控怎么接线）

1. 摄像头母座接线方法
2. 有线监控怎么接线

摄像头母座接线方法

监控摄像头的接线方法：

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；

2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；

3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚

是将电源线和信号线插入到摄像头母座上相应的插口中即可实现连接。
因为摄像头母座通常会有标识电源和信号的插口，用户只需要按照标识将电源线和信号线分别插入到相应的插口上，就能完成连接。
另外，有些摄像头会附带说明书或者用户手册，上面也会详细介绍母座的接线方法。
如果您在连接摄像头过程中出现了问题，可以参考其他相关资料或者向厂家或技术人员寻求帮助。
此外，如果要安装多个摄像头，还需要注意摄像头之间的连接方式和摆放位置，以免影响监控效果。

有线监控怎么接线

1、监控摄像头用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

2、配线时应尽量避免导线有接头。除了非用接头不可的，摄像头其接头必须采用压线或焊接，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

3、配线在建筑物内安装要保持水平或垂直。配线应加套管保护（塑料或铁管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。

4、信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

5、报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

6、报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护，以提高防盗系统的防破坏性能。

7、线管配线有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。

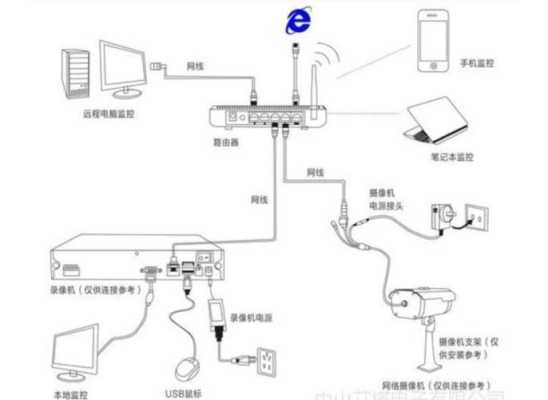

有线监控有二种接法，一是摄像头用24V的可从一根网线上取得，不需220V电源。

二是摄像头用220V电源的，必须插上220V电源，或者敷设网线同时将220V电源同时敷设过去。

有线监控分两种，一种是网线直接供24v电源的，只需接一根网线即可，另一种是零要220Ⅴ电压的，这就需要除网线外再接一路220v的电源线。

1.我们先将监控摄像机,打开查看接口类型。

2.一般摄像机会配有一些连接线,我们发现自配的连接线比较短。

3.需要我们进行制作,我们可以按照国标568B的现需进行排线。

4.排好线序后,我们来看一下这些线序的功能,按照颜色从橙白到绿都是数据接口。

5.因为现在摄像机多为POE接口的摄像机,剩余的棕白、棕为摄像机的供电线路。

到此，以上就是小编对于监控怎么接线视频教程图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
