8线对讲门铃怎么接线(8线对讲门铃怎么接线图解)

保哥 489 0
  1. 老式门铃单元门对讲八根线和四根线怎么连接
  2. 立辉星光门铃8根线怎么接
  3. 网线8根线和门铃6根线如何接线
  4. 对讲门铃用网线怎么接

老式门铃单元门对讲八根线和四根线怎么连接

答:老式门铃单元门对讲八根线和四根线连接步骤如下:顺着八跟线找到墙外,会发现有一个分线器,有一个黑色的是公用的,另一根接的就是自己家的,还有就是把黑色的线接到分机任意一根线上,用其他7根一一实验就能接上了。

立辉星光门铃8根线怎么接

1 具体接法需要看门铃的具体型号和使用场景,一般情况下8根线接法相对复杂。
2 通常8根线门铃需要接入门禁系统,包括门禁控制器、感应器、电源等设备,因此需要对门禁系统进行充分了解,根据实际需求进行接线。
3 如果您不是专业人士,建议联系专业门禁系统安装公司进行安装和接线,以确保门禁系统的正常使用和安全性。

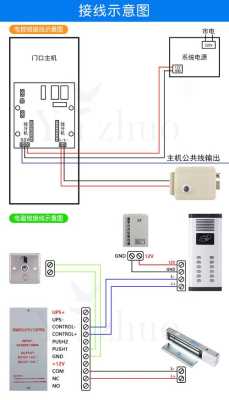

8线对讲门铃怎么接线(8线对讲门铃怎么接线图解)-第1张图片-安保之家

1、连接门禁线的8根线,首先需要找到分线器,分线器是在外墙墙面的。

2、接下来需要找一根黑色的线,这根线是公用的,把黑色的线和分机上边的任意一根线上,这时候就需要尝试一下,哪根线能够起到作用了,只要把这根能起到作用的线和黑色的线连在一起就可以了。

网线是八根的,与可视门铃6根线连接,只需要选择(记住)其中6条。 比如1-白与网线绿接,2-橙与网线橙接,3-蓝与shu网线蓝接,4-黑与棕白接,D5-黄与蓝白接,G6-红与棕白接,另一端按照这种线色接即可。 注意:这种顺序是指水晶头入线口向下,弹片向外,金属脚面向自己从左到右排的。

网线8根线和门铃6根线如何接线

网线是八根的,与可视门铃6根线连接,只需要选择(记住)其中6条。 比如1-白与网线绿接,2-橙与网线橙接,3-蓝与shu网线蓝接,4-黑与棕白接,D5-黄与蓝白接,G6-红与棕白接,另一端按照这种线色接即可。 注意:这种顺序是指水晶头入线口向下,弹片向外,金属脚面向自己从左到右排的。

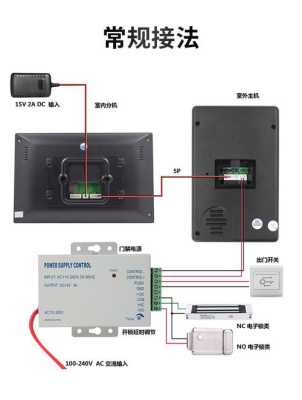

8线对讲门铃怎么接线(8线对讲门铃怎么接线图解)-第2张图片-安保之家

对讲门铃用网线怎么接

想怎么移就怎么移,接线你可以用网线里边的4芯如绿线、蓝线、橙线、棕线接可视对讲一头,只要两头颜色拉成一致就行了。

对讲门铃的网线一般来说有8根线,分别是白色/橙色、橙色、白色/绿色、蓝色、白色/蓝色、绿色、白色/棕色和棕色。为了连接对讲门铃,首先需要用剥线钳将网线两端的外皮去掉,然后根据门铃的说明书找到对应的接线方式,一般来说是按照1、2、3、6标记的端子进行连接。

确保连接稳固后,再将网线的另一端插入到对讲门铃的接口中,即可完成对讲门铃的网线接线工作。

想怎么移就怎么移,接线你可以用网线里边的4芯如绿线、蓝线、橙线、棕线接可视对讲一头,只要两头颜色拉成一致就行了。

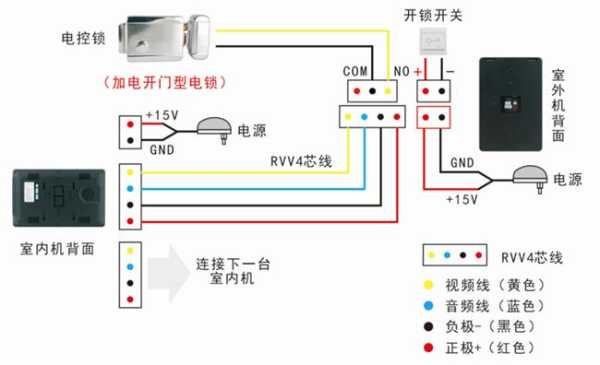

8线对讲门铃怎么接线(8线对讲门铃怎么接线图解)-第3张图片-安保之家

到此,以上就是小编对于8线对讲门铃怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
