避雷器怎么接线

防雷器也可以叫做避雷器，所谓的电源防雷器就是专门用来防雷的装备。我们都知道，现在是科技发达的电子信息科技时代，人们使用的电器，各种高科技设备也是越来越多。那么久存在了安全隐患，尤其是在多雨季节，此时也是雷雨交加的时候。而有了电源防雷器就可以解决这个问题了。那么避雷器怎么接线?下面就跟大家分下电源防雷器安装方法及注意事项，希望能够给大家提供帮助。

1.并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。

2.连接电源。电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。多股铜导线，接线长≦500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。

3.电源与避雷线连接。电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子，接地线接于独立接地网或校方提供的三相电源地线相接。

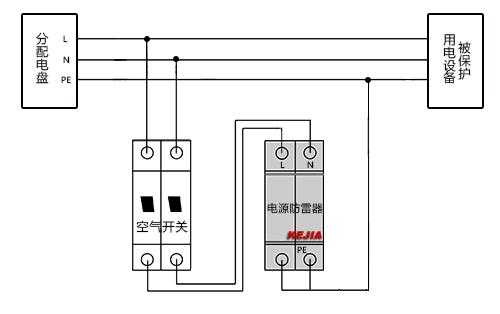

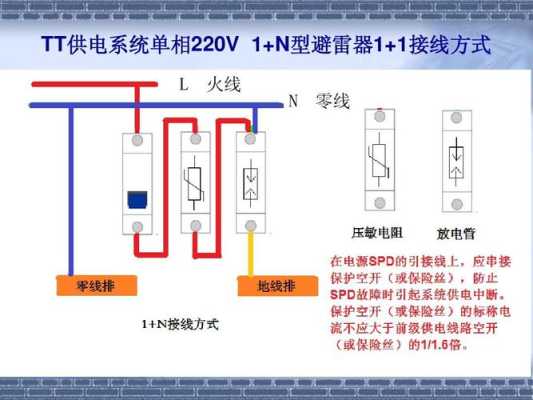

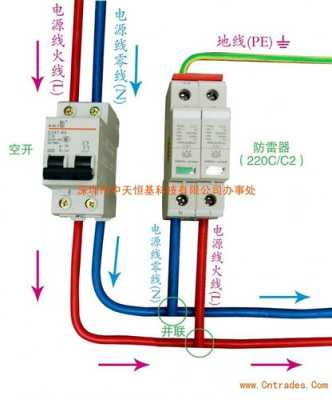

4.电源防雷器必须通过35mm导轨来进行安装。应将供电电源线的相线接入电源防雷的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。防雷器的连接导线最小截面积应符合国家防雷工程相关规定。安装电源防雷器的时候，必须先断开电源后再进行安装，以免发生意外!

5.电源防雷器可根据工程项目的需要提供遥信接口，“COM”为中性点，“NC”为常闭点，“NO”为常开点。电源防雷器故障指示窗口显示红色的时候，表示电源防雷器内部已有元件损坏，会导致电源防雷器其防雷效果变差，必须立即更换。当开关型防雷器至限压型防雷器之间的线路长度小于10m、限压型防雷器之间的线路长度小于5m，在两级防雷器之间应加装退耦装置。

6.电源防雷器连接导线应平直，电源防雷器至电源线的接线长度和电源防雷器至等电位连接装置的接线长度之和应小于0.5m。如无法实现0.5m的要求，可采用凯文接线法。

浪涌保护器如何选型

1.进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

2.浪涌保护器设置级数应综合考虑保护距离、浪涌保护器连接导线长度、被保护设备耐冲击电压额定值UW等因素。各级浪涌保护器应能承受在安装点上预计的放电电流，其有效保护水平UP/F应小于相应类别设备的UW

3.当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10米、限压型浪涌保护器之间的线路长度效率5米时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。浪涌保护器应有过电流保护装置和劣化显示功能。

4.根据雷电防护等级，用于电源线路的浪涌保护器的冲击电流和标称放电电流参数如下：

5.电源浪涌保护器在各个位置安装时，浪涌保护器的连接导线应短直，其总长度不宜大宇0.5米。有效保护水平应小于设备耐冲击电压额定值。

6.电源线路浪涌保护器安装位置与被保护设备之间的线路长度大宇10米。

到此，以上就是小编对于退耦器的安装的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
