  1. 门禁怎么接线
  2. 门禁如何接线
  3. 门禁开关电源接法
  4. 门禁系统门铃接线方法

门禁怎么接线

门禁接线方法

门禁的出门开关,接到电源的PUSH 和 GND即可(读卡器也应该会接到电源的这两根线上的),不分正负。其实,出门按一下开关,也就是让这两根线短接一下而已。

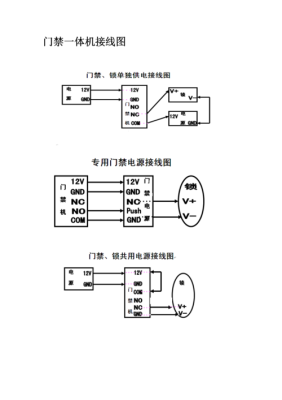

门禁怎么接线,刷卡门禁接线图方法-第1张图片-安保之家

扩展资料:

指“门”的禁止权限,是对“门"的戒备防范。这里的“门”,广义来说,包括能够通行的各种通道,包括人通行的门,车辆通行的门等。因此,门禁就包括了车辆门禁。在车场管理应用中,车辆门禁是车辆管理的一种重要手段。

北魏 郦道元《水经注·谷水》:“ 曹子建尝行御街,犯门禁,以此见薄。” 宋 吴自牧《梦粱录·大内》:“门禁严甚,守把钤束,人无敢辄入仰视。” 明 叶盛《水东日记·记杀马顺等事》:“殊不知因大驾出后,门禁颇严。”

门禁如何接线

一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。

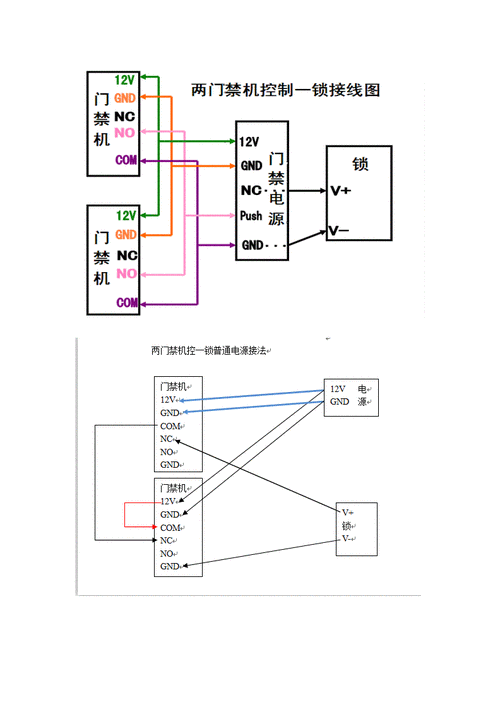

门禁怎么接线,刷卡门禁接线图方法-第2张图片-安保之家

接线方式:

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

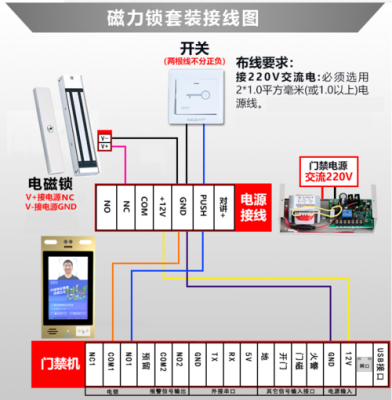

门禁怎么接线,刷卡门禁接线图方法-第3张图片-安保之家

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

门禁开关电源接法

门禁开关电源一般需要接入交流电源,并通过电源转换器将其转换为所需的直流电源。在接线时,需要先将电源转换器的输入端与交流电源连接,然后将输出端的正极接入门禁开关的正极,负极接入门禁开关的负极。需要注意的是,接线时必须确保极性正确,以避免损坏设备或人身安全问题。同时,为了保证门禁开关电源的稳定性和安全性,建议选择品牌优质的电源转换器,并按照说明书进行正确接线。

如果您要将门禁开关接到开关电源上,需要具备一定的电路知识和操作能力。

以下是简单的接线方法:

1.将门禁开关中的COM端子和NO端子连接起来、NO端子表示常开,即门禁开关未动作时与COM端子相连,门禁控制器处于断开状态;当门禁开关动作时,断开NO与COM之间的连接,门禁控制器处于闭合状态。

2.将开关电源的AC220V输入端连接市电,将DC12V输出端连接门禁控制器的DC12V电源输入端,将门禁开关NO端子连接在门禁控制器的门禁输入端,将门禁控制器的门禁输出端接门禁电磁锁的电源输入端。

请注意,如果您不熟悉电路工作原理或者电器维修、安装等知识,请勿私自操作,以免引起安全事故。建议您请专业人员进行安装,确保安全可靠。

门禁系统门铃接线方法

门禁系统接线方法如下:

1、门禁主机上的正12伏、GND端接门禁电源的正12V、GND端;

2、电控锁正端接门禁电源的NO或NC端,通常接法接到NC端。电控锁负端接门禁电源的GND端;

3、门禁主机上的PUSH端,接门禁电源的PUSH端。门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端;

4、若另一端接出门按钮,出门按钮的2根连线接到门禁主机的出门按钮端和GND端,或者接入到门禁电源的PUSH端和GND端;

5、若另一端接读卡器,读卡器连线接入门禁主机的对应信号端。

到此,以上就是小编对于刷卡门禁接线图方法的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
