485正确接线法
485接口接线方法
485协议怎么对接

485正确接线法

485接口一般是采用插拔式接线端子,共有三个接线端,其中两个是信号线,即信号正(A端)和信号负(B端),另外一个是接地端,接485通讯线缆的屏蔽层。

485点对点通讯怎么接线

共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。

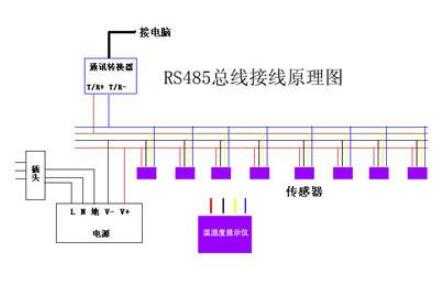

485总线接多个设备怎么接

总体说来是用485电缆把所有设备穿起来,具

485是一个串行通讯协议，其正确接线方法可以是两根双绞线做成，或者专门的485传输线。
1. 标准的485接线法需要将A线和B线两根双绞线作为主通信线，在传输前会根据差分电压进行编码，以提高抗干扰性能和传输速度。
2. 也有专门的485传输线，此类线设备端的A、B线融合为同一线，只有在接线端才进行区分。
在进行485通讯时，还需要注意通讯的波特率，数据位，校验位，以及通讯距离的限制。
通常情况下，建议通讯距离不超过1.2千米。

回答如下：485总线通信的正确接线法是：

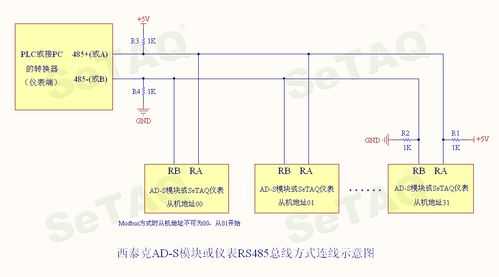

1. 在总线的两端各接一个120Ω的终端电阻，以保证信号的质量。

2. 将总线上的设备按照拓扑结构连接，通常采用星型或者线型拓扑结构。

3. 在每个设备上，将A、B两根信号线分别接到设备的A、B端口上，并将设备的GND接地。

4. 在连接设备之前，需要确定每个设备的地址，以便进行通信。地址可以通过硬件拨码开关、DIP开关、或者软件设置来实现。

5. 在进行通信之前，需要对总线进行初始化，即向总线发送一个初始化命令，让总线上的设备进入通信状态。

6. 在进行通信时，需要按照485总线的通信协议进行数据传输，通常采用RS-485协议或者MODBUS协议。

7. 在通信完成后，需要将总线复位，以便下一次通信。

485接口接线方法

485通讯接口的接线方式有两种，分别是两线制和四线制。
两线制：485总线采用两线式传输，这两根电缆分别是A线和B线。
A线为正极，B线为负极。
由于两线式只有两根导线，所以编码器和解码器之间的信号都是共享的。
四线制：485总线采用四线式传输，需要使用两对电缆。
其中一对电缆用作数据线，另一对电缆用作电源和地线。
其中数据线由A、B两根线组成，A线为正向信号，B线为反向信号；而电源和地线则由Vcc和GND两根线组成。
四线式传输方式不仅可以传输数据，还可以在远距离上保证传输质量，但需要相对更复杂的接线。

485接口有三个接线端，其中两个是信号端，即a端和b端，这两个接线端通过双绞线与其他节点的对应端口分别相连，另外一个接线端接通讯线缆的屏蔽层，而屏蔽层要接安全地。

在电磁干扰比较严重的场合，A端和b端与屏蔽层之间要接保护器件，例如TⅤS管、放电管等。
