门禁怎么布线（门禁怎么布线图解）

1. 门禁怎么布线
2. 围墙大门电动门禁怎么布线
3. 宾馆门禁线的布线
4. 家用门禁线怎么留

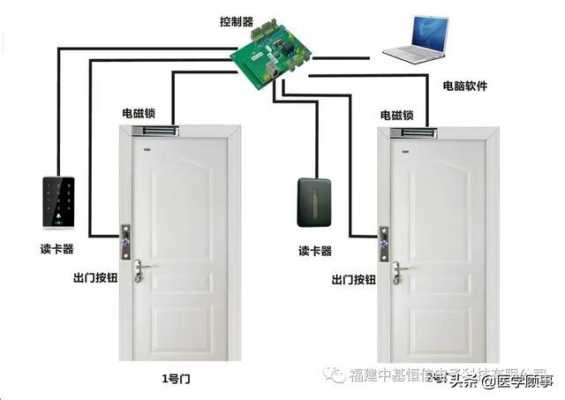

门禁怎么布线

1. 门禁可以通过布线连接电源、控制器和读卡器等设备，从而实现对门禁的控制和管理。
2. 布线需要考虑到门禁系统的实际需求，包括门禁设备的数量、位置和距离等因素，以确保数据传输的稳定性和可靠性。
3. 可以选择合适的布线方案，例如采用双绞线、光纤等方式进行连接，同时注意布线的安装和维护，以保证门禁系统的正常运行。

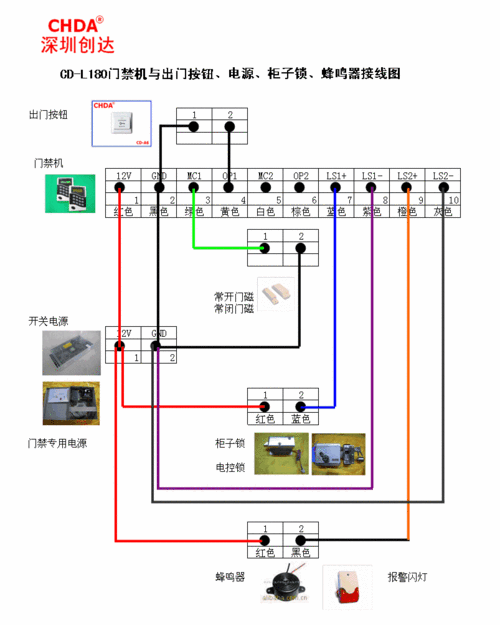

围墙大门电动门禁怎么布线

布线方式：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

宾馆门禁线的布线

一般不联网门禁布三根线1门禁电源到门禁锁1条线，2门禁电源到门禁机1条，3门禁开关到门禁电源1跳线，前台需要开关还需要门禁电源到前台1条线。

4如需要考勤还要从门禁机或门禁电源到考勤电脑上一个网线。 不同门禁控制器布线方法和要求不同，对线材的要求也不一样。有的是网线有的是电源线。

家用门禁线怎么留

您好，家用门禁线的留法因具体情况而异，以下是一些常见的留法：

1. 从门禁机出线，通过管道或线槽沿墙面向下，打洞穿过地面，再接入门禁控制器。

2. 在门框或门扇上安装门磁，门磁线与门禁控制器连接。

3. 如果门禁控制器距离门禁机较远，可以使用网络或WIFI连接，无需走线。

需要注意的是，在留门禁线时，要保证线路的安全稳定，避免线路过长、过细或过弯，以免影响门禁系统的正常使用。同时，应该选择质量可靠、性能稳定的门禁设备和配件，确保门禁系统的安全性和稳定性。

您好，家用门禁线通常需要通过以下步骤留下：

1.确定门禁线的走向和接线点：首先需要确定门禁线从哪里走起，经过哪些位置，最终连接到哪个接线点。这需要对家庭电路进行初步了解和规划，以避免出现线路交叉或者过度拥挤的情况。

2.选择合适的门禁线材料：门禁线材料的选择需要考虑线路长度、使用环境、安全性等因素，一般选择防水、防火、耐压的材料，如PVC材料。

3.接线：门禁线的接线需要按照连接顺序以及颜色进行操作，一般情况下门禁线包括红、黑、黄、绿四根线，其中红线为正极，黑线为负极，黄线为视频信号，绿线为开关门信号。具体接线方法请参照门禁线的说明或者找专业人士进行操作。

4.测试：接好门禁线后需要进行测试，检查门禁系统是否正常工作，包括开关门、视频信号等功能是否正常。

5.固定门禁线：门禁线需要稳固地固定在墙面或者地面上，避免线路松动或者摆动导致线路短路或者损坏。

需要注意的是，门禁线的留置需要遵守相关规定，如不得影响他人生活和安全，不得影响公共设施的正常使用等。如有需要最好咨询专业人士进行操作。

到此，以上就是小编对于门禁怎么布线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
