  1. 单模光纤收发器怎么用
  2. 单模光纤收发器怎么连接
  3. 单纤光纤收发器正确方法

单模光纤收发器怎么用

使用发法:

光纤收发器作为光电转换设备一般是成对使用,但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常,原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。 一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的,只要成对出现的就可以使用。

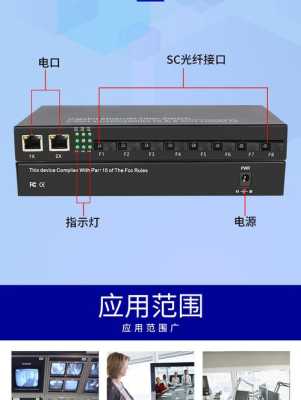

单模光纤收发器怎么用,单模单纤收发器连接图-第1张图片-安保之家

单模光纤收发器的使用方法还是比较简单的,只要注意好连接口的匹配度也就可以了,同时不能够忘记的是要保证电源的稳定性,这样的话就能够轻松的享受到单模光纤收发器的传输转换能力了。

单模光纤收发器怎么连接

不说什么理论文章了,大白话给你说说吧。

1、多模,理论距离是550米;单模距离可以达到2公里,10公里,40公里,70公里等。

2、光纤收发器,如果我没有理解错的话,你应该指的是光电转换器,即把光信号转换为电信号。作用是两边局域网是以太网线,而连接两个局域网的中间链路介质是光纤。你需要把电信号转为光信号传输到对端,然后对端再把光信号转换成电信号给了对端的局域网。

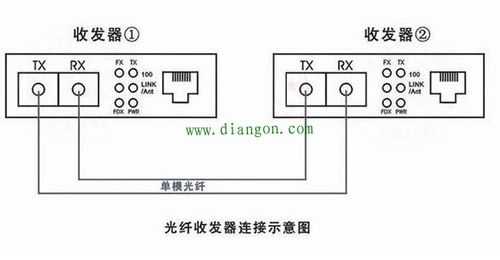

单模光纤收发器怎么用,单模单纤收发器连接图-第2张图片-安保之家

3、这个产品可以成对使用,也可以单个使用。即,如果你这边不能接收、发射光信号,那么用一个光电转换器,而对端设备如果可以接收、发射光信号的话,那么对端就不需要使用该设备了。

4、因为光纤接口类型有很多,因此该设备在互连的时候需要考虑好光纤跳线的接口类型。 祝,好运!

单纤光纤收发器正确方法

可以按以下步骤安装单纤双向光纤收发器:a)将单芯光纤跳线或尾纤从同一根光纤两端的光纤终端盒分别连接到同一对单纤双向收发器的SC口。b)将UTP跳线从网络设备连接到单纤收发器的RJ45接口,本收发器电口能自适应直通线或交叉线。c)将电源适配器的DC插头接到光纤收发器的DC插座上,再将电源适配器的AC插头插入AC插座,接通电源。D)将电源适配器的DC插头接到光纤收发器的DC插座上,再将电源适配器的AC插头插入AC插座,接通电源,此时光纤收发器的POWER灯亮,其它指示灯先按自检顺序依次闪亮,自检完成后将根据光纤收发器所检测到与之对接网络设备的电口状态来决定收发器电口的工作状态。如果检测不到对接设备(例如对接设备未开机等),收发器电口的状态为自适应,即不确定,所以TXLINK和TX100指示灯均不亮。而光纤口因为已设定为100M全双工状态,所以FX100和FXFDX指示灯将亮。光纤收发器要求较高最好使用靠谱的

单纤光纤收发器用于将光信号转成电信号,或者将电信号转成光信号使用,光纤收发器实际上是一种光电转换器,它可以将入户的光信号转换成电信号,他一专为光线入口,另一端是一个网口,网口通过网线可以路由器的WAN口连接

单模光纤收发器怎么用,单模单纤收发器连接图-第3张图片-安保之家

一例:电视机房是A端,有光信号输出到B端(华三端,有光口),单纤措波长传输,注意波长对应即可。

二例:电视机房是A端,有光信号输出到B端(思科端,无光口),在思科前端放置一个单纤光纤收发器,光口连接A端光纤,电口连接思科防火墙。A端是百兆,收发器就配百兆;A端是千兆,收发器就配千兆。

到此,以上就是小编对于单模单纤收发器连接图的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
