网络防雷器怎么接（防雷器如何接线）

1. 网络防雷器电源接法
2. 防雷器如何接线
3. 避雷器正确接法
4. 接触网避雷器怎么安装与接法

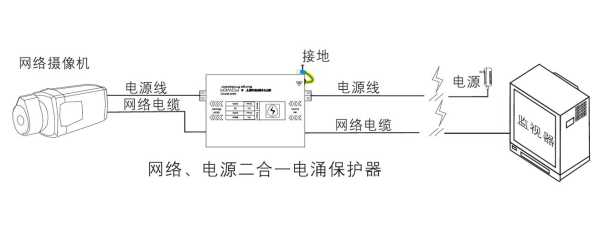

网络防雷器电源接法

网络防雷器的电源接法应该是将其接在电源插座上，然后将电源线连接到防雷器的输入端，再将输出端连接到需要保护的设备上。

在接线时，应注意防雷器的输入和输出端的极性，以免反接导致设备损坏。此外，为了保证防雷器的有效性，应定期检查其工作状态，及时更换损坏的防雷器。

1. 选择合适的位置：避雷器应该安装在建筑物的高处，以便更好地感应到雷电电场。

2. 安装接地装置：接地装置应该位于避雷器的下方。可以采用独立的接地装置或者与建筑物的接地系统连接。

3. 连接导线：将避雷器的引线通过接线盒连接到建筑物的电气系统中。

4. 将避雷器与钢管串联：如果建筑物的支撑结构是由钢管构成，则需要将避雷器与钢管串联，以便避免电势差的产生。

5. 进行保护接地：避雷器的保护接地应该与建筑物的接地系统相连，以便将电流引到接地系统中

防雷器如何接线

并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

2、安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。

3、连接电源。电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。

4、电源与避雷线连接。电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。接地线接于独立接地网或校方提供的三相电源地线相接。  

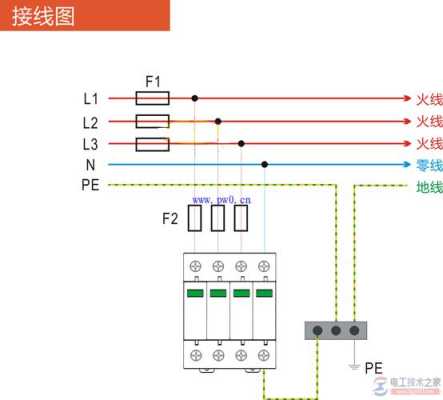

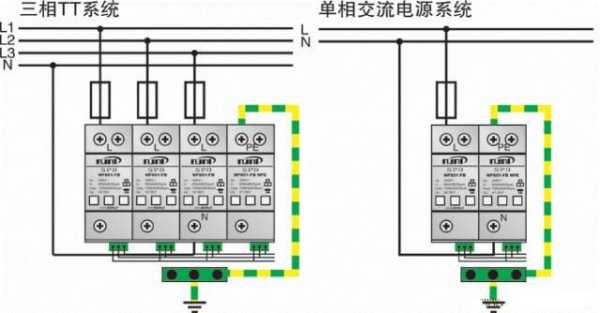

避雷器正确接法

一共分四个步骤，具体如下，

1、接线之前先确认供电电源相线与零线，一般相线为红色线，零线为蓝色线，另备一根0.5M的接地线，一般为黄色线。

2、准备一把电工螺丝刀，把电源防雷器上面的“L”“N”“PE”接线孔螺丝拧松方便接入供电电源线。

3、将供电电源线的相线接入电源防雷器的“L”接线孔，供电电源线的零线接入电源防雷器的“N”接线孔，电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。

4、旋紧螺丝即可。

1. 选择合适的位置：避雷器应该安装在建筑物的高处，以便更好地感应到雷电电场。

2. 安装接地装置：接地装置应该位于避雷器的下方。可以采用独立的接地装置或者与建筑物的接地系统连接。

3. 连接导线：将避雷器的引线通过接线盒连接到建筑物的电气系统中。

4. 将避雷器与钢管串联：如果建筑物的支撑结构是由钢管构成，则需要将避雷器与钢管串联，以便避免电势差的产生。

5. 进行保护接地：避雷器的保护接地应该与建筑物的接地系统相连，以便将电流引到接地系统中

接触网避雷器怎么安装与接法

1.并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。

2.连接电源。电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。多股铜导线，接线长≦500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。

3.电源与避雷线连接。电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子，接地线接于独立接地网或校方提供的三相电源地线相接。

4.电源防雷器必须通过35mm导轨来进行安装。应将供电电源线的相线接入电源防雷的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。防雷器的连接导线最小截面积应符合国家防雷工程相关规定。安装电源防雷器的时候，必须先断开电源后再进行安装，以免发生意外!

5.电源防雷器可根据工程项目的需要提供遥信接口，“COM”为中性点，“NC”为常闭点，“NO”为常开点。电源防雷器故障指示窗口显示红色的时候，表示电源防雷器内部已有元件损坏，会导致电源防雷器其防雷效果变差，必须立即更换。当开关型防雷器至限压型防雷器之间的线路长度小于10m、限压型防雷器之间的线路长度小于5m，在两级防雷器之间应加装退耦装置。

到此，以上就是小编对于网络防雷器怎么接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
