  1. 交换机怎么安装
  2. 无线路由器交换机如何安装

交换机怎么安装

1、安装挂耳到交换机,将S5700-LI-BAT系列电池交换机设备两侧各提供1处挂耳安装位置。将挂耳的长边贴近交换机,挂耳的安装孔与交换机侧面的挂耳安装孔对齐。使用M4螺钉(交换机两边各安装3个)将挂耳安装到交换机的两边,顺时针拧紧,慢慢往下看你会知道怎么安装交换机的。

2、根据规划好的交换机在机柜上的安装位置,确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母,左右各2个,S5700-LI-BAT系列交换机高1U,挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一条水平线上。

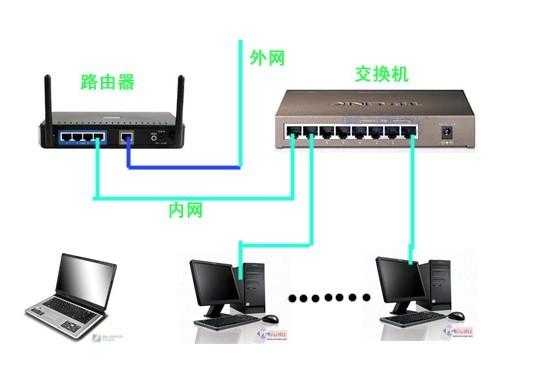

网络交换机怎么安装(无线路由器交换机如何安装)-第1张图片-安保之家

3、搬运交换机进机柜,双手托住设备使交换机两边的挂耳安装孔与机柜方孔条上的浮动螺母对齐。单手托住设备,另一只手使用十字螺丝刀和M6螺钉(交换机两边各安装2个)将挂耳固定到机柜方孔条上。

4、佩戴防静电腕带或防静电手套,需确保防静电腕带已经接地并与佩戴者的皮肤良好接触。安装胶垫贴到交换机,小心地将交换机倒置,在交换机底部圆形压印区域安装4个胶垫贴,放置交换机到工作台,将交换机正置并平稳放置到工作台上,交换机左侧提供防盗锁孔,交换机安装到工作台后用户可选择使用防盗锁将交换机固定在工作台上。

5、拆下交换机接地点上的M4螺,用十字螺丝刀逆时针拆下螺钉,拆下的M4螺钉妥善放置。拆下交换机接地点上的螺钉示意图怎么安装交换机。安装接地线到交换机接地点,用步骤1拆下的M4螺钉将接地线的M4端(接头孔径较小的一端)连接到交换机后面的接地点,用十字螺丝刀顺时针拧紧,安装接地线到华为交换机接地点示意图怎么安装交换机。安装接地线到机柜接地点,使用M6螺钉将接地线的M6端(接头孔径较大的一端)连接到机柜的接地点。

交换机的安装步骤如下:

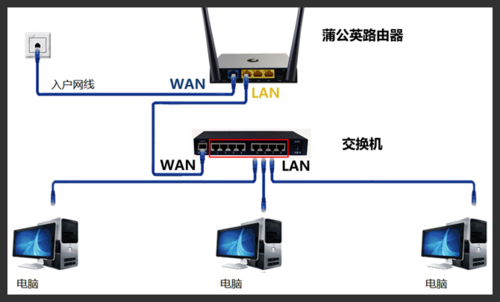

网络交换机怎么安装(无线路由器交换机如何安装)-第2张图片-安保之家

1.先将交换机放在指定位置,并用螺丝固定好。

2.将网线连接好,将需要接入交换机的设备与交换机连接。

3.将外部电源插头插好交换机的电源接口,然后将电源插头插入电源插座。

4.将一端连接电脑的网线接入交换机,另一端连接电脑。如果交换机没有配置IP地址,需要在电脑中配置IP地址和子网掩码。

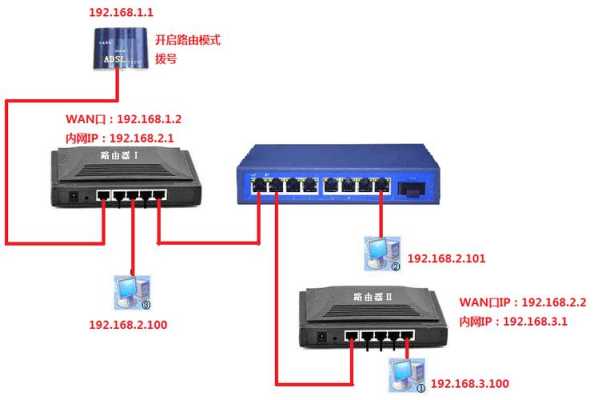

网络交换机怎么安装(无线路由器交换机如何安装)-第3张图片-安保之家

无线路由器交换机如何安装

有交换机的网络中,无线路由器的安装配置方法:

1.将无线路由器连入交换机。将交换机网线与路由器的WAN口连接,当路由器WAN口灯闪烁表示连接成功。

2.电脑无线连接路由器。电脑搜索路由器WiFi名(默认WiFi名位于路由器背面铭牌),连接wifi网络。第一次使用路由器一般不用输入wifi密码。

3.进入无线网关配置界面。打开浏览器,输入路由器网关ip地址(一般是192.168.1.1,默认值位于路由器背面铭牌),进入网关配置界面。(新路由一般会自动弹出此界面)4.设置无线路由器上网方式。进入高级设置中的WAN口设置。如果宽带服务需要拨号请选择PPPOE拨号,否则可以选择DHCP自动获取。PPPOE拨号要输入宽带账号密码,连接模式选择自动连接。DHCP自动获取则不用填写。5.设置WiFi名及WiFi密码。进入无线设置中的无线安全,安全模式选择WPA2-PSK模式。WPA加密规则选择AES。设置无线网络秘钥。6.设置完成后路由器会自动重启,请输入新的WiFi密码进行连接,即可进行网络访问。

到此,以上就是小编对于网络交换机怎么安装及接线的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
