地感线圈怎么接（地感线圈顺时针还是逆时针）

1. 地感线圈的三种安装方法
2. 地感线圈顺时针还是逆时针
3. 地感雷达接线说明
4. 大型车辆如何安装地感线圈
5. 地感线圈的绕线方式

地感线圈的三种安装方法

1、倾斜45°安装：如需要检测中包括自行车和摩托车，线圈跟行车可倾斜45°安装。

2、“8”字形安装：如果在路面超过6米尔车辆底盘又较高时，为到达提高灵感度，可采用“8”字形安装来分散检测点。

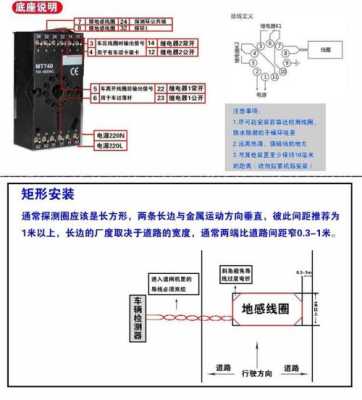

3、矩形安装：通常探测线圈应该是长方形。两条场边与金属物运动方向间距推荐为1米形成垂直。长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。

地感线圈安装的三种方法：

一般地感线圈安装不外乎三种方法：矩形安装、45°平行四边形安装、8字形安装.

地感线圈顺时针还是逆时针

地感线圈通常是按顺时针方向安装的。顺时针方向的安装可确保车辆在经过线圈时能够正确识别地磁信号，从而实现停车场或道路上的自动停车、导航等功能。

地感线圈由南向北是逆时针缠绕的。

地感雷达接线说明

关于这个问题，地感雷达的接线说明如下：

1.地感雷达的电源接线应该与电池连接，使用正负极插头连接电源线。

2.地感雷达的信号接线应该连接到控制器的信号输入端口，使用标准的3针接口进行连接。

3.地感雷达的地线应该连接到车辆的接地点或者地线。

4.地感雷达的控制器应该通过USB接口连接到计算机或者其他设备。在连接前请确认设备的USB接口与控制器的USB接口相匹配。

5.接线完成后请对接线进行检查，确认接线正确无误，然后进行测试。

1、接线时一定要按接线图操作，接好线后先测试地感是否正常，地感红灯闪烁时用一铁板放于线圈上方，红灯长亮时拿走铁板，道闸自动下落则产品正常。

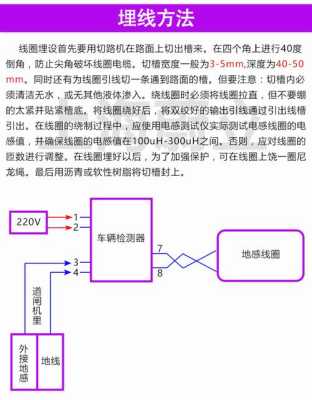

 2、地感线圈布线时，将地切一10CM深，2X0.8M的方形巢，四个角切成45度斜角，将地感线圈（1平方毫米）一圈圈放入，共放6-8层，线圈每层之间一定要压紧，线圈内不要有接头。

 3、感应线圈绕好通电后线圈会产生低频振荡。当有金属进入线圈时，磁力线受影响磁场减弱被磁电感应器拾取，产生相应动作。

 4、感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。线圈匝数太多输入感抗大，造成开路。

5、道闸调试时将上与地短接，闸杆自动上起，则道闸正常。

大型车辆如何安装地感线圈

大型车辆安装地感线圈需要以下几个步骤：

1. 找到安装地点：地感线圈需要以和车辆垂直的角度嵌入到道路上，可以选择停车位的入口、出口或者标志位置下面进行安装。在安装前，要确保地面平整，无明显的坑洼、凸出等情况。

2. 打孔固定地感线圈：使用钻头在地面上打两个孔，孔的深度应该为地感线圈的长度。将地感线圈半埋于地面，将线圈布线从孔中穿过，并开始固定。

3. 填充环氧树脂：将配好的环氧树脂倒入孔内，直到将3/4的孔内填满。此时需要注意树脂不要涌出孔外。

4. 连接线路：将地感线圈的布线与信号线连接。信号线连接到了超声波传感器和负载APU（Auxiliary Power Unit）。

地感线圈的绕线方式

地感线圈的绕线的方式0型绕法

地感检测器单路和双路可以理解为因为打车地盘比较高，在中间位置感应不到，你需要调整地感线圈，应该能好一点，1是增加地感圈数，2是检测大车的地感线圈最好用绕8字型绕线，不能使用简单的0型绕法

到此，以上就是小编对于地感线圈怎么接线的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
