光纤收发器的信号线怎样接
1. 光纤收发器的信号线需要进行正确的接线。
2. 这是因为光纤收发器是用来传输光信号的设备,信号线的接线方式直接影响到信号的传输质量和稳定性。
3. 在接线时,一般需要将光纤的发送端与接收端分别连接到光纤收发器的发送端口和接收端口。
同时,还需要注意光纤的连接方向,确保发送端与接收端的光信号能够正确地传输和接收。
此外,还需要注意光纤的清洁和保护,避免灰尘或损坏对信号传输的影响。
光纤收发器的接法如下: A端光纤收发器的光口接尾纤,网口接RJ45水晶头网线。中间经光缆传输。
B端光纤收发器光口再接尾纤,网口再接RJ45水晶头网线。外可接电脑或者路由或者交换机。
光纤收发器的信号线连接一般有两种常见的方式:点对点连接和环网连接。
1. 点对点连接:
- 首先,确定光纤收发器的发送端和接收端。通常,在收发器上会标有“TX”(发送端)和“RX”(接收端)的标识。
- 将发送端(TX)光纤收发器的光纤线连接到接收端(RX)光纤收发器的光纤线插槽上。确保光纤线的连接端面是清洁、无损坏的,并正确插入插槽中。
- 如果收发器有固定的连接线,将连接线的两端相应地插入发送端和接收端的插槽。
2. 环网连接:
- 当需要将多个光纤收发器连接成环状网络时,可以使用环网连接方式。
- 首先,确定环网的拓扑结构,例如环型、星型或任意连接结构。
- 按照所选择的拓扑结构,将各个光纤收发器连接起来。例如,在环型结构中,将每个光纤收发器的发送端连接到下一个收发器的接收端,最后一个光纤收发器的发送端连接到第一个光纤收发器的接收端即可。
- 确保光纤线的连接端面是清洁、无损坏的,并正确插入到光纤收发器的插槽中。
光纤收发器的信号线接法通常有两种:单模光纤和多模光纤。对于单模光纤,需要使用单模光纤连接器进行接线,确保光纤的端面对齐并固定好连接器。而对于多模光纤,可以使用多模光纤连接器或者光纤配线盒进行接线。在接线过程中,需要注意保持光纤的清洁和正确的对齐,以确保信号的传输质量和稳定性。此外,还需要根据光纤收发器的接口类型选择相应的连接器和适配器。
光纤收发器的接法
很高兴回答您的问题,我是智能安防专委会的王明,一直从事光通信行业,今后多交流。

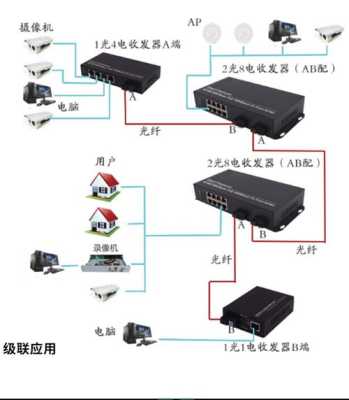

单纤收发器连接方法:

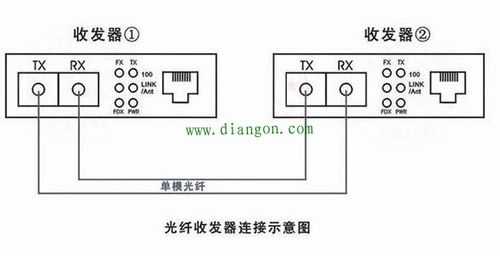

双纤收发器连接方法:

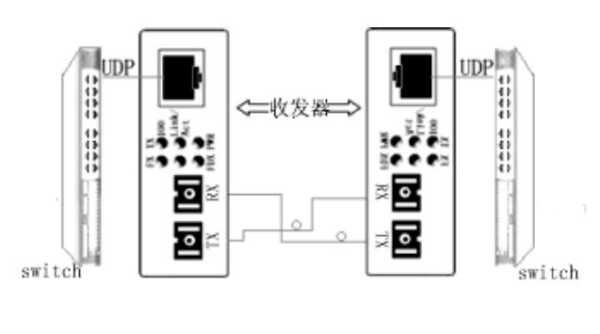

尤其是双纤收发器,一定要TX对RX,RX对TX。
光纤入户一般无非是单模或者双模,一般电信部门会告知你该使用何种光纤收发器,需要注意的是,电脑连接光纤收发器和交换机连接光纤收发器是存在不同的,电脑需要使用交叉线,而交换机需要使用直连线举例而言,你的电脑使用一根交叉网线连接光纤收发器的LAN口,而光纤收发器的光口直接连接光纤盒,你的电脑一般需要设置拨号连接,每次登录只需要跟ADSL一样,拨号即可登录互联网
单模单纤收发器一对怎么接线
单模光纤收发器的接法:
要知道的光纤都是一对的,所以在连接接口的时候会比较简单,只要将对应的接口通过水晶接头连起来就可以了,也就是说用水晶接头连接两个设备上面的相同的接口,接头里面的颜色一样的就是功能一样的接口,在连接的时候也可以检查接头下面的名称是否正确,如果连接成功的话光口链接的指示灯就会亮起来,这样的话就意味着连接成功了,这个时候从光收发电口出来的就可以接上自己的局域网了。
