监控摄像头里面的4根线怎么接的
摄像头的四根线，应该是两根电源，两根控制线吧。如果不需要控制，这四根线不用接，只需要把视频信号接硬盘录像机上就可以。电源采用集中或者就地供电。 如果需要控制，所有摄像机的控制线（485）采用总线式与硬盘录像机的控制输出连接。
摄像头两根线怎么安装
摄像头两根线安装方法：

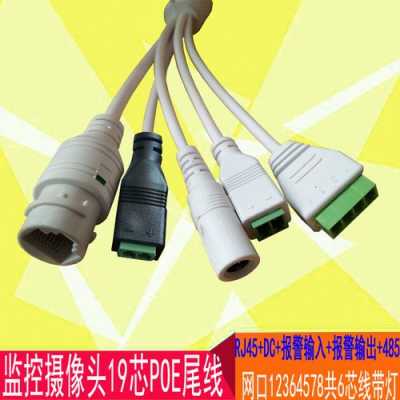

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头
2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；
3、Q9头为摄像机视频输出插头，连接视频线做好的公头
全彩摄像头里面的线怎么连接
电脑摄像头里面的线路的连接方式如下：
1、目前台式电脑的主板和配置都是支持连接摄像头的，在电脑主板上须事先安装好视频采集卡硬件和与该卡相匹配的软件。视频采集卡有4、8、16路之分，每一路为1个摄像头，若多于16个摄像头，可在一台电脑上装两张16路的视频卡，共用一个软件即可以实现32个摄像头画面的监控。购采集卡可免费供给软件的。也可以下载专业的摄像头监控录像专家等软件，支持多摄像头不间断监控录像，还可以远程监控，设置简单。
2、监控摄像头上应连接电源线和视频线，视频线的另一端连接到视频采集卡上。视频线尽量用好一些的专业视频线，学名叫同轴电缆。也可用网线代替，但效果不如视频线清晰。
3、硬盘容量要足够大，因为一个摄像头一天录像约需3G，若要保存一个月的图像资料，加上电脑本身的需要，单摄像头至少需要160G以上容量的硬盘，多摄像头和保存较长时间的话，可采用1T或2T的硬盘。
4、若要远程监控的话，要选购可以远程监控的视频采集卡，使用时台式电脑要联网，手机里要安装一个客户端，就能在任何地方，在手机里看到监控画面了。
摄像头怎么接线
步骤方法：
1、首先是如何安装监控摄像头的问题：摄像头有的是支架与探头一体，有的则是分开的，一体的话直接把整个固定在墙壁上就可以，如果是分开的则要先固定支架，然后把探头安装在支架上，固定好后就可以调整角度了，角度可以按照自己需要调整。安装好摄像头后，下一步就是把摄像头的电源线和视频线与备好的线材对接，一般摄像头的电源线头比较小，视频线头比较大；线材的话则是红色为电源线，黄色为视频线。
2、 再下一步就是把线材的另一端视频线连接到硬盘录像机上，一般录像机上的插口都标有电源线和视频线的标志，线材的另个电源线插口则要连接变压器，之后把变压器插在220v的电压上，另外硬盘录像机一般是不带磁条存储的，需要手动安装存储磁条，以备硬盘录像可以存储在录像机里。这样一套硬盘录像机监控系统就安装完成了。
摄像头接线方法：
1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；
2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；
3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚
到此，以上就是小编对于监控摄像头线怎么接图解法的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
