红外对射报警器串联使用,如何接线设置

每对对射都有两个信号线,我们暂记为 第一对 A1 B1 第二对 A2 B2 串联使用接线是:B1接到A2上,A1和B2接报警主机

每对对射都有两个信号线,我们暂记为 第一对 A1 B1 第二对 A2 B2 串联使用接线是:B1接到A2上,A1和B2接报警主机

红外防盗三对怎么串联(红外防盗三对怎么串联使用)-第1张图片-安保之家

红外防盗应怎样布线

  红外对射一套包括一个发射端和一个接收端。  发射端只需要一根电源线即可,一般为DC12V供电,电源线可以采用RVV2*0.75线缆。  接收端需要两根线:一根电源线,一根报警信号线.均可以采用RVV2*0.75线缆。  关于并联还是串联的问题,电源线可以并联,信号线不可能串联,除非多个红外对射只作为一个报警信号来处理。  一般来说,报警信号线的布线方式分为总线和星型两种方式。  总线式报警方式的布线方式为:  从控制室报警主机布一条或者多条主干控制线出去(看工程布点的实际情况),每个红外对射的接收端要增加一个单防区模块,单防区模块并联在主干控制线上。  星型布线方式很简单,即每个红外对射接收端的报警信号都是直接布到控制室,不能并联也不能串联。  红外报警器一旦探测到入侵,立即把报警入侵信号无线密码传输到报警主机,主机接收到报警信号后,会立即启动高分贝警笛现场报警器。

对射分发射端和接收端两部分:

发射端:只要接电源,通常接12V直流电就可以,具体看你对射的供电要求;

接收端:通常除两路电源之外还有一组单刀双掷的继电器输出,可以用来接通信模块。不能接大负载。

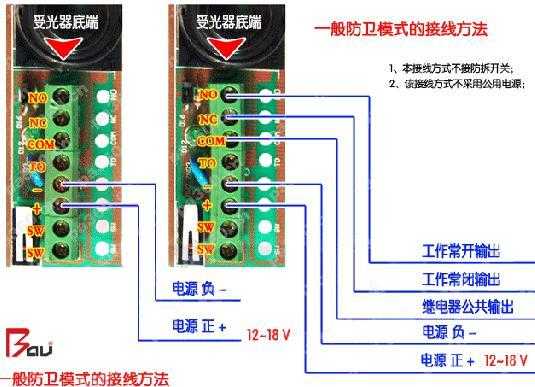

红外防盗三对怎么串联(红外防盗三对怎么串联使用)-第2张图片-安保之家

信号一端接公共端COM,另一端分常开和常闭,通常报警系统用常闭回路并加线未电阻,具体用哪组还要看你的通信模块或主机接线的要求,有的模块没有常闭接口,也就只能接常开了。一般在要求接线未电阻的情况下,尽量将线未电阻接在对射接收端内部。

接法:线未电阻接于常闭和常开之间,通信信号线接公共端和常开端两组,线未电阻即串于其中。报警时常闭断开,常开导通,线未电阻被短路报警。

红外探测器串联正确接法

 一、红外线探测器主机侧接线

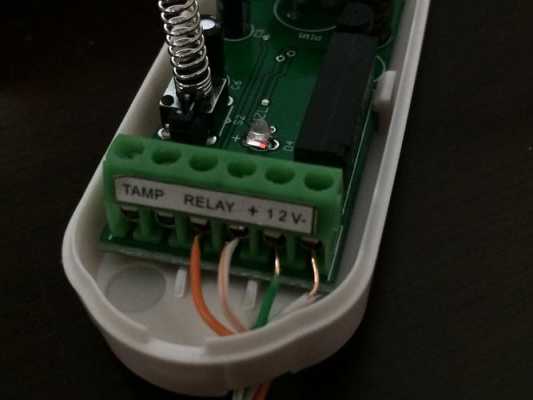

  红外探测器主机侧接DI接口,主机侧用水晶头568B的线序,制作网线。

红外防盗三对怎么串联(红外防盗三对怎么串联使用)-第3张图片-安保之家

  二、红外探测器传感器侧接线

  1、红外探测器侧:+12V—橙白,GND—蓝白,ALARM(左)—GND短接,ALARM(右)—绿

  2、红外探测器 DELAY上的跳线帽 在23上。

  三、红外探测器上电

  1、通电后传感器进入约60秒自检状态,红色指示灯闪烁,指示灯熄灭,进入正常状态

  自检完成后,触发告警,红色指示灯常亮。

  未报警红外探测器接到主机DI接口后,主机DI网口灯常亮。

串联红外探测器的接法如下:

1. 将第一个红外探测器的“+”和“-”接入电源的正负极,同时将第一个探测器的“OUT”端口接入第二个探测器的“IN”端口。

2. 将第二个红外探测器的“OUT”端口接入第三个探测器的“IN”端口,以此类推,直到所有的探测器都串联完成。

3. 最后一个红外探测器的“OUT”端口则需要接入警报主机或者其他的报警设备。

需要注意的是,在串联红外探测器的时候,每个探测器的电源和信号线都需要正确连接,否则会影响整个系统的正常工作。同时,还需要根据实际情况选择合适的探测器型号和数量,以确保系统的稳定性和可靠性。
