监控poe供电接线法，监控头poe供电需要接几根线

1. 监控poe供电接线法
2. poe电源适配器的接法

监控poe供电接线法

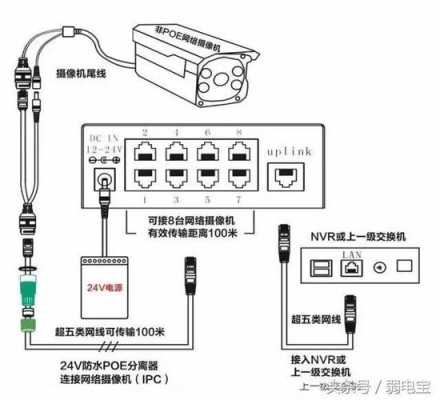

Poe摄像头想要单独供电，可从水晶头的网线钟取出四五作为正极七八作为负极和适配器电源相连接，Poe摄像头想要单独接实配器电源，可以从poe摄像头网线中取出四，五两根线拧在一起，接到十配器的正极上，从七八两根线拧在一起，接到实际的负极

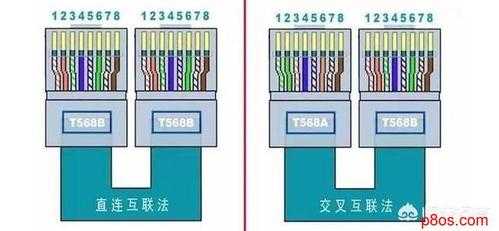

监控poe供电网线水晶头按照865b标准来接网线。

那么，我们需要将它们连接的网线两端打水晶头，水晶头网线的排列方式按照865b的方式排列，也就是白菊菊白绿蓝白蓝绿白棕棕来排练网线，压完以后必须保证每根网线都通

监控POE供电接线方法和普通网线一样的。没有什么不同的。只是要和poe交换机配套使用。

poe摄像头直接接线接法：

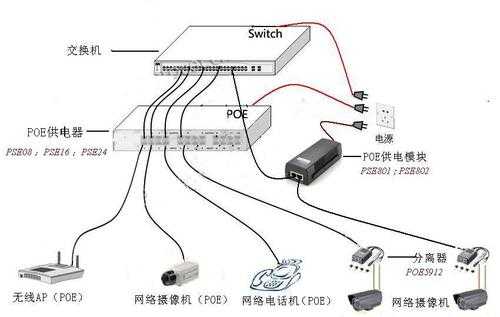

网络摄像头连接一般都需要用到一条网线与一条电源线，POE功能可以让我们不用电源线直接通过一条网线就实现视频与电源的传输，POE监控系统需要一套的POE设置才可以实现。

方法/步骤：

1、录像机硬盘安装，使用监控专门的硬盘比较好。

2、给录像机连接上电源，使用VGA线连接上显示器。

3、在录像机USB口插入鼠标，打开电源启动录像机。

4、为录像机设置一下密码，密码最好作好备忘。

5、使用网线把摄像机与录像机的POE网口连接。

6、稍等一会就可以在显示器上看到监控画面了。

7、在显示器上右击就会弹出操作菜单，所有的设置与操作功能都可以通过主菜单来进入。

在家里也会安装摄像头，现在的摄像头不外乎有2种，一种是集中供电，这个就比较复杂，还有一种就是poe供电，这种摄像头的安装非常简单，今天就简单说下poe摄像头的连接方法。

　　1.首先我们要确定摄像头安装的位置，确定好之后就可以开始排线

　　2.摄像头有2个插孔，一个是电源插孔，一个是网线插孔，所谓poe供电就是一根8芯的网线既可以供电，又可以提供网络

　　3.我们需要一个转接头，将一根网线分为四芯水晶头，和4芯电源，将电源和水晶头分别插入摄像头对应的口子

　　4.网线另外一头插入poe交换机，这样就可以了

　　5.然后从POE交换机再插一根网线到录像机，这样就可以控制摄像头了

　　6.如果想连接手机远程就需要从路由器再插一根网线到交换机即可，这里路由器的IP地址要与录像机的IP地址相同

poe电源适配器的接法

poe电源适配器一般有两个口，一个是poe供电口，一个是数据输入口，标识LAN或者data口是数据端口，接电脑或交换机；标识poe或pse端口为poe供电端口，接要供电的设备。

不过，针对不同的供电方式，poe电源适配器的接法也有所不同，标准poe供电方式有两种：

1、Alternative A：使用网线的1、

2、3、6线芯供电，连接百兆poe交换机的话只需要用4芯网线就够了，千兆poe交换机需要用8芯网线，且8芯全部连通。

2、Alternative B：使用网线的4、5、7、8线芯供电，无论使百兆还是千兆poe交换机，都要求使用8芯网线，且8芯网线全部连通。

Poe适配器端口水晶头与网线的压接方式和局域网中，水晶头与网线的压接方式基本一样，都是按照白桔，桔，白绿，蓝，白蓝，绿，白棕，棕的线序压接的。所不同的是网络连接只需保证1236接通即可传输数据，但poe端口必须保证八根线全部接通，因为他有两对线适用于传输12伏直流电

到此，以上就是小编对于监控头poe供电需要接几根线的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
