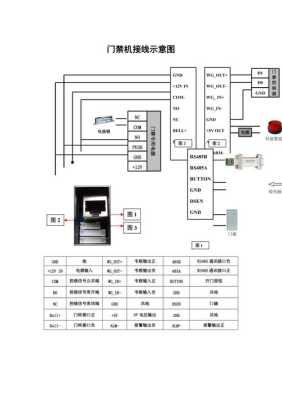

刷卡门禁怎么接线图（门禁的常开接法）

1. 门禁两边都是读卡器怎么接线
2. 门禁的常开接法
3. 韦根门禁接线方式
4. 大华门禁接线安装方法

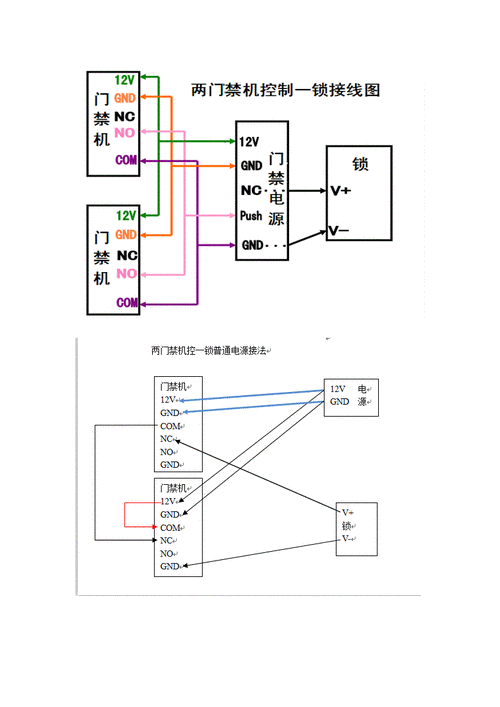

门禁两边都是读卡器怎么接线

进出门都刷卡吗？

假如是这样，你需要一个门禁控制器，把线都接控制器上就可以了，一般锁是接控制器的NC或者NO和GND,读卡器一般都是接4芯线，2根电源（+12v和GND），另外2根接D0和D1，都接在控制器上就可以了

门禁的常开接法

常开正常状态就是断开 当门禁刷卡有效或者按按钮时候继电器常开变常闭，常闭变常开。对于门禁电锁接法 断电开的锁接门禁常闭端 断电闭的锁接门禁常开端。

常开的意思是在没有外加条件时它是始终保持断开的，常闭没有外加条件时它是始终保持闭合的。

NC－常开，NO－常闭，COM－公共端，D0－韦根0，D1－韦根1，12V+－电源正，GND－电源负，POWER－电源正，485+－通讯正，485－—通讯负，B1－按钮，S1－门磁，想不起来了。。

将门禁的继电器触点接为常开状态，大门就可以常开，不关闭。

韦根门禁接线方式

通常包括以下几个步骤：
1. 准备工具和材料：需要准备电烙铁、焊锡、螺丝刀、导线等工具和材料。
2. 连接电源线：将门禁电源连接到门禁控制器的电源端口，确保电源正常工作。
3. 连接读卡器：将读卡器连接到门禁控制器相应的输入端口，根据实际情况选择适当的连接线。
4. 连接电锁：将电锁连接到门禁控制器的锁控制端口，根据实际情况选择适当的连接线。
5. 连接出门按钮：将出门按钮连接到门禁控制器的输入端口，根据实际情况选择适当的连接线。
6. 连接门磁：将门磁连接到门禁控制器的输入端口，根据实际情况选择适当的连接线。
7. 调试和测试：完成接线后，进行调试和测试，确保门禁系统正常工作。
需要注意的是，不同的韦根门禁系统可能具有不同的接线方式和步骤，具体操作时应参考相应的说明书或联系专业技术人员进行指导。

韦根门禁系统的接线方式通常有两种：485总线接线和WG26接线。485总线接线方式是将门禁控制器与读卡器通过485总线连接，实现数据传输和控制；WG26接线方式是将门禁控制器与读卡器通过WG26接口连接，其中26代表读卡器的信号线数量。这两种接线方式都可以实现门禁系统的正常运行，具体选择取决于系统需求和设备兼容性。

大华门禁接线安装方法

一般接线方式:

①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)

大华门禁的接线安装方法如下：

1. 首先将门禁设备固定在门边上，切勿摇晃和移动它。

2. 将门禁设备前端的线路导通，将其连接到门边上的电源线路。

3. 将门禁设备后端的线路借助接线板或插头接头连接到控制器。

4. 将门禁设备上面的卡片读取器连接到控制器电路板上的相应接口。

大华门禁是一种常见的门禁系统，其接线安装方法可能因具体型号和安装环境而有所不同。一般来说，大华门禁的接线安装包括以下步骤：

1. 准备工具和材料：需要准备好螺丝刀、电线钳、电线等工具和材料。

2. 确定电源线路：在进行接线之前，需要确定电源线路的位置和电压等级，以确保电源供应稳定可靠。

3. 连接电源线路：将电源线路连接到大华门禁的电源接口上，通常为9V电池或220V交流电源。

4. 连接门禁控制器：将门禁控制器与读卡器、门锁等设备连接起来，通常使用网线或串口连接。

5. 连接门禁读卡器：将门禁读卡器与门禁控制器连接起来，通常使用网线或RS485总线连接。

6. 测试门禁系统：完成接线后，需要对门禁系统进行测试，确保其正常工作。可以采用手动刷卡或者远程控制的方式进行测试。

需要注意的是，在进行大华门禁的接线安装时，应该遵循相关的安全规范和操作规程，确保安装过程安全可靠。如果您不熟悉门禁系统的安装和调试，建议请专业人士进行操作。

到此，以上就是小编对于刷卡门禁接线图方法的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
