  1. 保利红外光栅接线方法
  2. 光栅原理怎么接线
  3. 施莱格光栅怎么接线

保利红外光栅接线方法

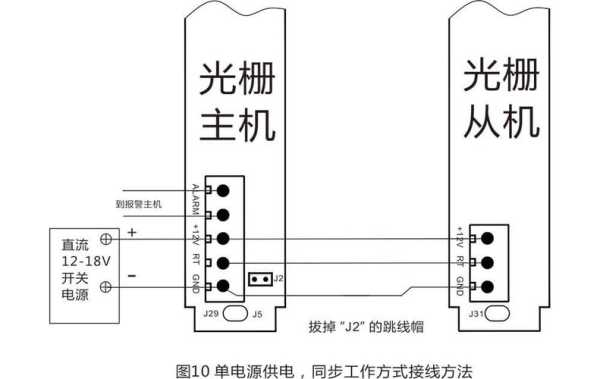

1、确定红外栅栏的安装位置。要使栅栏安装后的防卫射束能有效遮断目标通道,应该将四个安装座、安装孔位分别在安装面上标记号,保证发射接收能够互相对准;

2、用螺丝刀等尖锐物把红外光栅下端的安装座穿线孔刺破,然后把电源线从安装座穿线孔中穿过引线座的穿线孔,最后将电源线的正负级正确接入接线柱并拧紧;

8线对射光栅怎么接线(8线对射光栅怎么接线图解)-第1张图片-安保之家

3、 用钻头在安装面上钻好安装孔并钉进塑料柱,然后用螺钉将上下安装座固定;

4、 确认发射端和接收端是否互相对应:接线通电以后,发射端的电源指示绿灯为常亮,工作指示红灯闪亮;如果发射端和接收端互相对准,接收端的对准指示红灯就会熄灭,蜂鸣器不会鸣响;当用物体同时遮住任意相邻两束光时,接收端的对准指示红灯就会是间歇式的闪亮,蜂鸣器也会间歇式的鸣响,并且会发出有线或者无线报警信号;

5、将红外光栅的发射端与接收端安装座上紧固螺丝拧紧,然后再将上下安装座的防护盖盖好,红外对射栅栏的安装工作就完成了。

光栅原理怎么接线

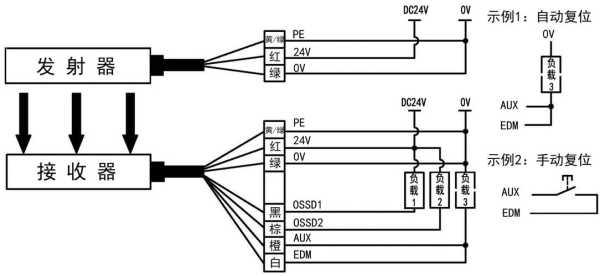

接线方法:光栅为成对安装,一端发射,一端接收,当中间有物体遮挡住任意一束或几束光线时,信号输出端即接通24V,可以用该信号连接继电器控制端,达到继电器接通或断开的目的。当然上述为常开型,一般光栅输出也提供一组常闭信号可供选择。

8线对射光栅怎么接线(8线对射光栅怎么接线图解)-第2张图片-安保之家

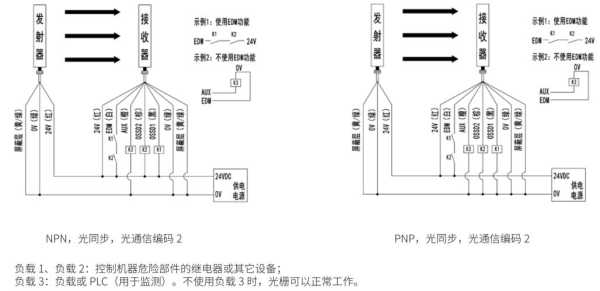

安全光栅工作原理:通用光栅一般采用DC12-24V安全电压,电源与控制线按保护需求接好;安全光栅发光器发射红外光到受光器,形成红外线保护光幕,当没有物体通过光栅保护光幕区域,光栅信号能够正常接收,指示灯绿灯正常点亮,故障指示灯处于熄灭状态,设备正常启动。

而当有物体(大于保护精度)通过保护区时,光线处于被遮挡的状态,光栅会把这一信号传递给PLC或报警器,收到信号后,故障指示灯红灯就变亮,设备就会停止运转或安全报警,从而达到安全保护的目的。

施莱格光栅怎么接线

施莱格光栅是一种常见的光学元件,它通常被用于分光仪、激光器等设备中。接线施莱格光栅的方法取决于你所使用的具体设备和应用场景。以下是一般情况下的接线方法:

1. 首先,你需要确定施莱格光栅的两个重要参数:入射光的波长和入射角度。

8线对射光栅怎么接线(8线对射光栅怎么接线图解)-第3张图片-安保之家

2. 根据设备的要求,确定光栅的入射端和出射端。入射端通常由一个光源提供,而出射端通常与其他光学元件(如透镜、光纤等)相连。

3. 将光源与光栅的入射端相连。这通常涉及使用适当的光纤连接器或光学接口来保证最佳的光耦合效果。

4. 确保入射光以正确的角度进入光栅。入射角度通常由设备的设计要求或实际应用决定。你可以使用合适的调节装置(如光纤固定器、角度调节器等)来调整入射光的角度。

施莱格光栅的接线方法如下:

首先,将光栅的输入端与光源连接,确保连接线端口正确对接。

然后,将光栅的输出端与光电探测器连接,同样要注意连接线端口的正确对接。

接线完成后,使用适当的夹具将光源和光电探测器固定,以防止移动或脱落。

接线完成后,通过实验测试验证接线的正确性,确保仪器能够正常工作。总之,在接线时要仔细对接端口,固定设备,保证接线的稳固和正确,以确保仪器的正常使用。

到此,以上就是小编对于8线对射光栅怎么接线图解的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
