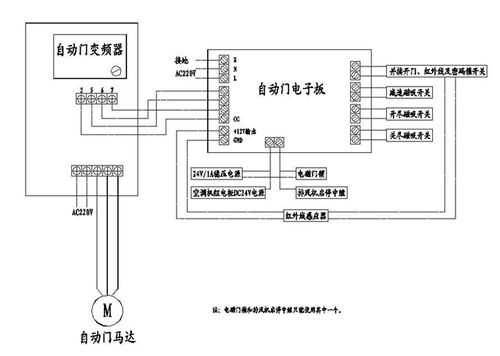

自动门电锁的正确接线方法

红线为电锁电源（+）线，接DC12V的电源或受控的12V电源线，

黑色为电锁的电源负极，接电锁源（-），

蓝、白、黄为锁芯状态侦测线，

蓝色为常开（NO），

白色为公共点（COM），

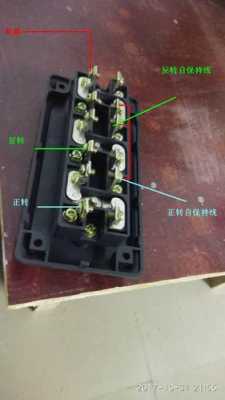

接线方法：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

电锁的几种接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

  接线方法因电锁的类型和使用场景而异，一般来说，电锁的接线需要通过以下步骤进行：

1.确认所需电源：通常电锁需要使用12V或24V的直流电源，确认所需电源后才能进行下一步。

2.连接电源：将电源连接到电源适配器或供电设备上并插入到插座中。

3.连接电锁：将电锁与所需的控制器或继电器连接，然后将电锁与电源适配器或供电设备连接。

4.测试：进行简单的测试，如确认电锁能否正常开启和关闭。请注意，为了安全起见，在进行电锁的接线工作之前，请务必先断开所有电源，避免电击或触电的危险。 如果您不确定如何正确接线，请咨询专业电工的帮助。

回答如下：1. 直接串联接线方法：将电锁的电源线与电源直接相连，门禁系统控制电源的开关，实现开关门的目的。

2. 并联接线方法：将电锁的电源线与电源相连，再将电锁的控制线与门禁系统的控制线并联，门禁系统控制电锁的开关，实现开关门的目的。

3. 电锁直接接门磁法：将电锁的电源线与电源相连，将电锁的控制线直接接在门磁上，门禁系统控制门磁的开关，从而实现电锁的开关。

4. 电锁与门磁并联接线法：将电锁的电源线与电源相连，将电锁与门磁的控制线并联，门禁系统控制门磁的开关，从而实现电锁的开关。

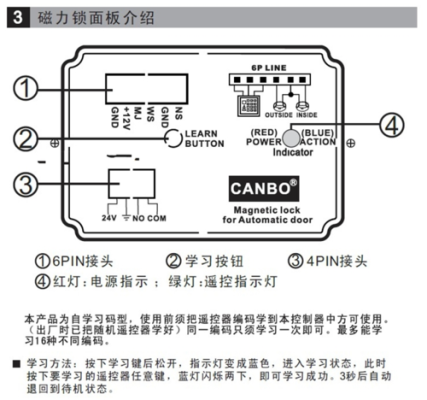

电锁分阳极锁（常闭型锁即断电开门型），阴极锁（常开型锁即通电开门型），具体常用的比如电插锁，磁力锁等属于阳极锁；电控锁静音锁等属于阴极锁。

电插锁主要安装于玻璃门，木门等；磁力锁主要安装于木门、防火门等；接线方式有两种：

一、接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。

二、直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。

电控锁，阴极锁主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。

到此，以上就是小编对于自动门电锁怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
