门禁电磁锁，一体化读卡器，开关电源，他三个之间的接线方法，门禁读卡器如何接线

1. 门禁电磁锁，一体化读卡器，开关电源，他三个之间的接线方法
2. 门禁读卡器6芯接线方法
3. 两个门禁读头接线方法
4. 门禁感应器的接线方法

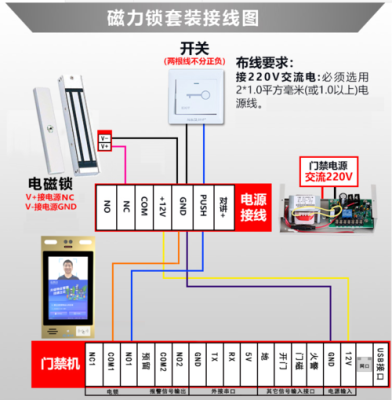

门禁电磁锁，一体化读卡器，开关电源，他三个之间的接线方法

1、真正的门禁一体化电磁锁，只有2条线接，就是红色和黑色， 接入DC12V弱电，红色接正，黑色接负。发卡在门紧锁上直接发。 2，你问的可能是简易型门禁的接线法。 如果是简易型门禁，要外接电磁锁，那就需要通过开关电源。 开关电源正极要接入门禁的正极， 通过门禁再接电磁锁的正极， 门禁的负极和电磁锁的负极共同接在开关电源的负极， 也就是GND这个接点。 需要注意的是，门禁的开关电源都比较大，使用的是电源板输出，下面一般会带一个12V7a左右的蓄电池，电源板上面有很多个接点，要注意不要接错，否则，电磁锁可能就烧掉了。

门禁读卡器6芯接线方法

　　1.开关按钮连线。两个开关按钮一端连在JP1接口接地端口，开关按钮1连接JP1接口OP1端口，开关按钮2连接JP1接口OP2端口。

　　2.电源接线。一个电源箱的6个端口，2端口NC分别与电锁1的正负极连接，4端口+12V与JP1接口中电源正极+V端口连接，电源端口5GND、6PUSH分别与JP1接口继电器输出端口LS1，LS1‘连接。另一个电源箱4端口弃用，5、6端口分别与JP1接口继电器输出端口LS2，LS2’连接。

　　3.电锁连线。两个电锁正负极分别与两个电源的2、3端口相连，电锁磁端口接JP1接口GND端口，电锁门端口分别与JP1接口门磁端口MC1、MC2连接。

　　4.读卡器连线。两个读卡器的布线情况相同，分别与JP2、JP3接口中+V、GND、DATA0、DATA1端口相连，包括两根电源连线，两根W26数据线。

　　5.通讯器连线。通讯器GND、485-、485+端口分别与JP4接口中的接地端口GND、RS485通讯负、RS485通讯正接口连接。

门禁读卡器6芯线

1和2芯 连接电源正负

3和4芯 连接数据传输

5和6芯 连接通行状态灯

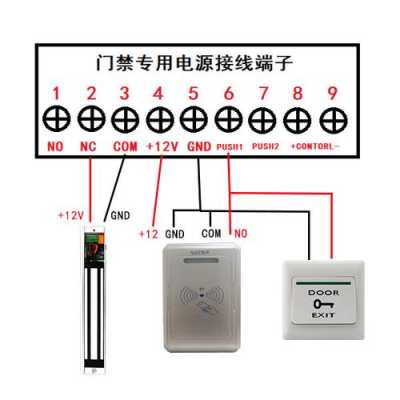

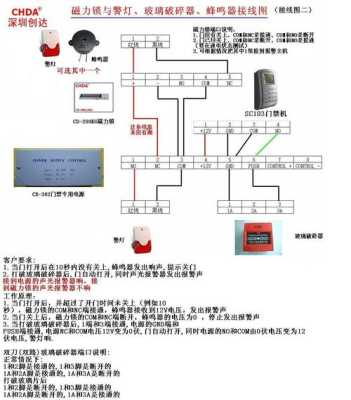

两个门禁读头接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

门禁感应器的接线方法

接线方法可以根据不同型号和品牌有所差异，但一般步骤如下：

准备工具和材料：在开始接线之前，需要准备一些必要的工具和材料，包括剥线钳、螺丝刀、电胶带、感应门禁系统、导线等。

了解门禁感应器：在开始接线之前，需要了解门禁感应器的型号和规格，并阅读产品说明书，了解其工作原理和接线要求。

关闭电源：在开始接线之前，需要关闭门禁系统的电源，以确保安全。

门禁控制器接线：门禁控制器是门禁系统的核心部分，需要按照控制器上的标识进行接线。一般来说，门禁控制器需要接电源线、门磁开关和读卡器等。

安装门磁开关：门磁开关是用来检测门开关状态的设备，需要在门禁系统的门框上安装。一般来说，门磁开关需要接两根线，一根接到门禁控制器的门磁信号端子，另一根接到电源负极。

安装读卡器：读卡器是用来读取卡片信息的设备，需要在门禁系统的门框上安装。一般来说，读卡器需要接四根线，两根接到门禁控制器的读卡器信号端子，另两根接到电源和地线。

接线注意事项：在接线过程中，需要注意以下几点：一是确保电源线连接正确，不要接反或接错；二是确保各个设备之间的连接牢固可靠；三是确保所有线路都整齐美观。

测试系统：完成接线后，需要测试门禁系统是否正常工作。可以通过刷卡、密码等方式进行测试，观察是否能够正常进入和离开门禁系统。

到此，以上就是小编对于门禁读卡器如何接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
