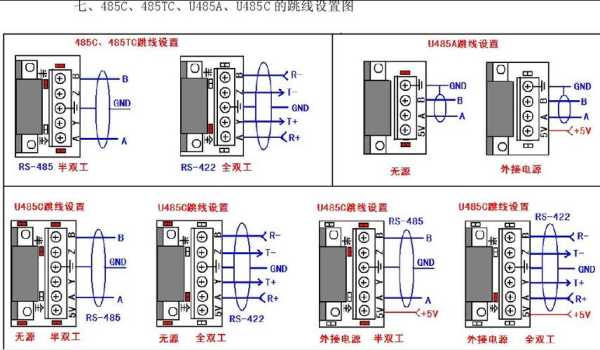

485通讯接线方式
为半双工差分信号接线方式。
其原因是因为485通讯半双工通信采用差分信号,通过两根信号线A、B来差分传输信号。
一个信号线传输高电平,另一个信号线传输低电平,实现数据传输。
使用这种方式,不仅可以有效地抵抗电磁干扰和噪声,而且可以在远距离实现高速通讯。
在实际应用中,为了保证通讯质量,需要在485通讯的两端加上终端电阻,以消除反射波和信号干扰,同时需要控制总线上的通讯节点数量,避免冲突和干扰。
是半双工的差分传输,数据线A与B的交叉连接,其中数据线A接在RS485的A端口,数据线B接在RS485的B端口。
这种连接方式可以使数据传输更加稳定可靠,减少了干扰和误码的问题。
但需要注意的是,在使用485通讯时需要使用终端电阻,并确保终端电阻的接法正确,以保证信号的完整性。
在实际应用中,可以使用485转换器将RS485的信号转换成其他类型的信号,如RS232、USB等,以便于不同设备之间的通讯。
是串口通讯的一种形式,采用差分信号传输,其接线方式为A线连接485-A,B线连接485-B,两端设备的A、B连接互换,即A连接B,B连接A,同时,还需要注意配置正确的波特率参数和数据格式等,才能确保通讯的稳定性和可靠性。

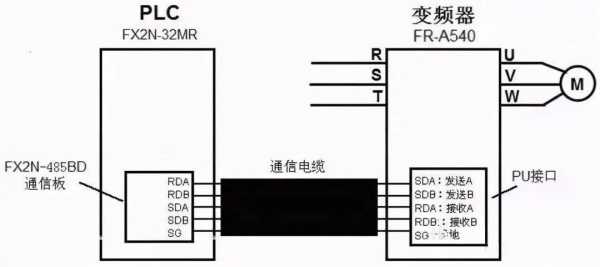

485通讯是工业自动化领域中常用的通讯方式之一,其具有串行传输、远距离传输、抗干扰等优点,广泛应用于各类机器人、PLC、传感器等设备之间的数据传输和控制指令下发,为现代智能制造提供了强有力的支撑。
在实际应用中,还需要结合具体的设备特性和通讯要求,选择合适的通讯方式和接线方法,以达到最佳的效果。
中控232控制线怎么接
中控232控制线的接法如下:
1. 首先,确保两个设备的串口协议相同(如RS232、RS485等)。
2. 在中控设备(如电脑、工控机)上找到串口接口,通常为DB9接口或者USB接口。
3. 根据中控设备上标识的引脚编号,将中控设备的发送引脚(TX)连接到被控设备的接收引脚(RX)。
4. 将中控设备的接收引脚(RX)连接到被控设备的发送引脚(TX)。
5. 如果需要共地,可以将中控设备和被控设备的地线连接在一起。
需要注意的是,不同的设备可能在引脚编号上有所不同,所以在接线时应仔细查看设备的说明书或者标识,确保接线正确。另外,还需要注意不要将中控设备的发送引脚(TX)直接连接到被控设备的发送引脚(TX),否则可能会引起数据冲突。

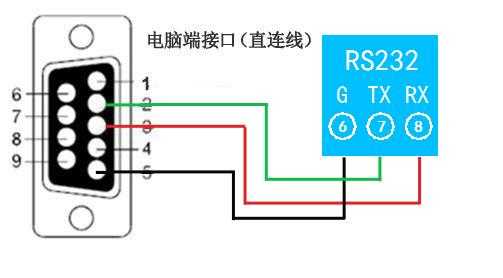

中控232控制线通常使用RS-232标准进行连接。首先,确定中控设备的RS-232接口类型(如DB9或DB25)。
然后,使用相应的串口线缆将中控设备的RS-232接口与目标设备的RS-232接口相连。
确保连接正确,即将中控设备的TX(发送)引脚连接到目标设备的RX(接收)引脚,中控设备的RX引脚连接到目标设备的TX引脚。
此外,还需将中控设备的地线(GND)引脚连接到目标设备的地线引脚。
最后,根据设备的要求,可能需要进行相应的设置和配置,以确保通信正常。
中控232控制线一般是通过RS-232串口进行接口,接法如下:
1.找到需要连接的设备的232控制口,通常是一个9针D型接口。
2.将中控设备的232控制线分别与目标设备的对应引脚相连接。
3.根据232接口标准,通常是将中控设备的TX(发送)引脚连接到目标设备的RX(接收)引脚,中控设备的RX引脚连接到目标设备的TX引脚。
4.同样连接中控设备和目标设备的地线(GND),确保两者之间的公共参考电位。
5.如果在连接过程中需要使用硬件流控制,可以将中控设备的附加引脚(如RTS、CTS)连接到目标设备的相应引脚上。
接线完成后,可以通过相应的软件或控制指令进行232通信控制。
到此,以上就是小编对于485串联接线示意图的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
