  1. 防雷器接线方法
  2. 防雷器怎么接地线
  3. poe防雷保护器接法

防雷器接线方法

       防雷器按照不同型号的和功能,有串接和并接两种方式:

      电涌保护器接入模式:在TN制式中,一般情况下电涌保护器只需作共模接法,即接于相线中性线与保护地线之间。但在TN-S制式的起始位置,中性线与保护地线之间无须接入电涌保护器。只有对A级防雷等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口,才需做差模接入,即增加接于相线与中性线之间的电涌保护器。

防雷器接线方法,网络监控防雷器怎么接线-第1张图片-安保之家

       在TT制式中,当第一级电涌保护器位于漏电保护器之后,可作上述共模接法。当第一级电涌保护器位于漏电保护器之前,且高压系统为中心点接地系统,电涌保护器应作“3+1”接法,即三个相线对中性线各接一个电涌保护器,中性线对保护地线再接一个电涌保护器。在IT制式中,电涌保护器只作共模接法。

防雷器怎么接地线

防雷器接地方法:

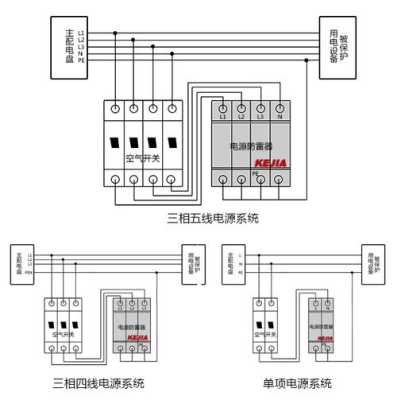

答1、一般防雷器都为并联安装。3P+n的模块,左边三个顶部接相线,最右边的模块(npe模块)顶部接地。四个模块的底部并联起来接零线。

答2、防雷的地和设备外壳,最终都是连接到大地

防雷器接线方法,网络监控防雷器怎么接线-第2张图片-安保之家

3、注意接地体一般都是钢筋柱或者承台的底筋。

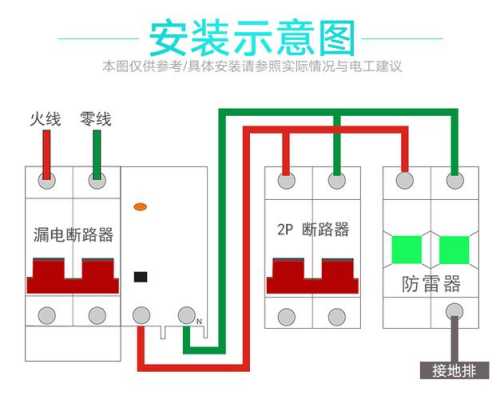

防雷器接地线的接法可以参考以下步骤:

1. 在防雷器的接地口插入接地线,并用扳手拧紧螺丝。

2. 将接地线埋入地下,深度应超过0.8米,使接地电阻小于4欧姆。

防雷器接线方法,网络监控防雷器怎么接线-第3张图片-安保之家

3. 接地线的末端应做好保护措施,以避免被人或物误碰。

需要注意的是,防雷器的接地线应该是一根导电良好的铜线,不能与其他金属或非金属材料并用。同时,接地点的选址也要符合相关的安全规定,以便在雷电天气到来时能够有效地防止雷击。如果您对接地线的安装不确定,建议咨询专业的电力工程师或防雷设备厂商进行指导。

poe防雷保护器接法

POE防雷保护器的接法如下:

1. 首先,将POE防雷保护器的输入端口和输出端口分别与网络设备和有线网络连接。

2. 将POE防雷保护器的地线接到系统的接地点。如果没有接地点,则可以采用单独的接地体来接地。

3. 将POE防雷保护器的供电端口与相应的供电设备连接。供电设备可以是注入式供电设备或变压器供电设备。

4. 在环境恶劣、易受闪电等电磁干扰的场合,建议使用带有过压保护功能的POE防雷保护器,以确保系统的稳定运行。

.防雷器串接在被保护设备与信号通道之间;防雷器输出端(OUT)接被保护设备,离被保护设备越近越好,切勿接反;

2.安装时防雷器两端线路必须分开敷设,不可捆扎在一起,防止二次感应现象发生;

3.将防雷器接地线与防雷系统接地排可靠连接,接地线力求短直,以尽量缩短雷电流路径,接地线转弯时弯角应大于90度,弯曲半径应大于导线直径的10倍;

4.安装接线完毕,检查接线正确牢固后,接通电源即可投入使用

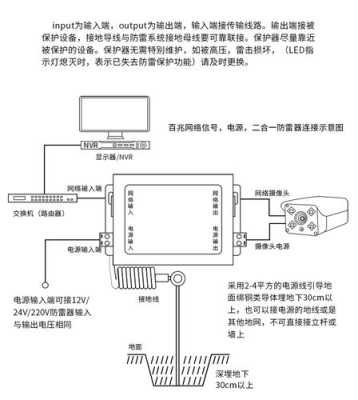

  1、防雷器串联安装在被保护设备端口前(“INPUT”标识端接入线路,“OUTPUT”标识端与被保护摄像机相连接),PE端子接防雷地网,一定要串联,输入输出不要接反。

到此,以上就是小编对于网络监控防雷器怎么接线的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
