海康摄像头音频怎么接线（海康摄像机外置拾音器怎么接线）

1. 海康四路硬盘录像机如何接线音频
2. 海康摄像机外置拾音器怎么接线
3. 海康音柱两根线接线方法

海康四路硬盘录像机如何接线音频

海康四路硬盘录像机接线音频

摄像头的尾线除了一个电源一个网口外还有一个接线端子，上面写的有AUDIO IN和AUDIO OUT，AUDIO IN就是音频输入了。

把拾音器的音频输出借到AUDIO IN端口再供上DC12V电就可以了。

1.

录像机接入网络摄像机 网络设备的视频及音频编码均由摄像机完成,所以若摄像机没有内置拾音器,则需要给摄像机外接拾音器,举例海康摄像机拾音器的接法。 一般拾音器有三条线:①电源正级 ②电源负级 ③信号线; 连接...

2.

录像机接入模拟摄像机 模拟设备的编码是在录像机上实现的,录像机上有几路音频输入即可支持几路摄像机录音,默认从第一个通道开始录音。如果要实现录像机跟客户

海康摄像机外置拾音器怎么接线

海康摄像机的外置拾音器一般分为外放和耳机两种，外放连接方式是将拾音器的接线端用普通三线接线分别接入摄像机外置拾音器的外放正负极，耳机的接线端将拾音器的红色插头连接摄像机耳机正负极，拾音器黑色插头连接摄像机耳机地极即可。

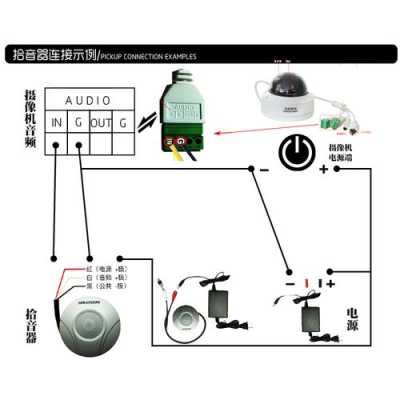

网络设备的视频及音频编码均由摄像机完成，所以若摄像机没有内置拾音器，则需要给摄像机外接拾音器，举例海康摄像机拾音器的接法。

录像机录音接线及配置指导

一般拾音器有三条线：①电源正级 ②电源负级 ③信号线；

连接方法：

① 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。

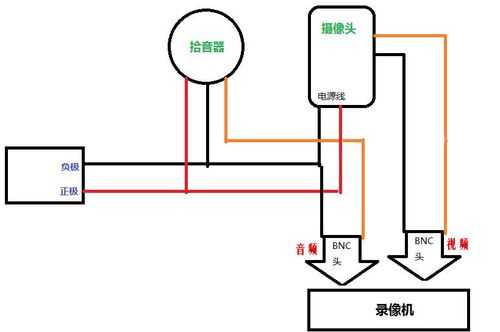

海康摄像头拾音器的接法如下模拟设备的编码是在录像机上实现的，录像机上有几路音频输入即可支持几路摄像机录音，默认从第一个通道开始录音。

如果要实现录像机跟客户端之间的对讲，需要在录像机上外接拾音设备及音箱。拾音器接线指导如下：一般拾音器有三条线：

①电源正级②电源负级3信号线连接方法：①拾音器正极连接到电源的正极；②拾音器负极接到电源负极，再将黑色公共端接到Q9或莲花头屏蔽层；③信号线接到Q9或莲花头信号端。接线规则：信号线接信号线，屏蔽层接屏蔽层。

注意：拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合，可能会造成无声音或声音轻，或者啸叫。

海康音柱两根线接线方法

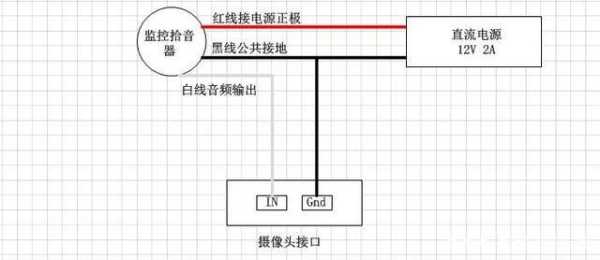

一、音频输入接拾音器的接线方法：a.将摄像机上的AUDIO IN端口接拾音器的信号线b.拾音器正极外接电源正极供电c.拾音器的负极和电源负极相接后，接入AUDIO IN边上的G端子即可摄像机跟录像机之间的联系使用网线就可以的二、音频输出接音箱的接线方法：a.音箱正负线与电源正负线相连b.音箱信号线与摄像机AUDIO OUT相连c.摄像机GND、音箱负极、音箱电源负极三线相连

到此，以上就是小编对于海康摄像头音频怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
