微波雷达探测器怎么接线（微波雷达探测器怎么接线图解）

保哥 2024-12-26 14:10:30 113 0

微波雷达感应开关怎样接线
雷达感应器接法
3线雷达微波感应灯怎么接

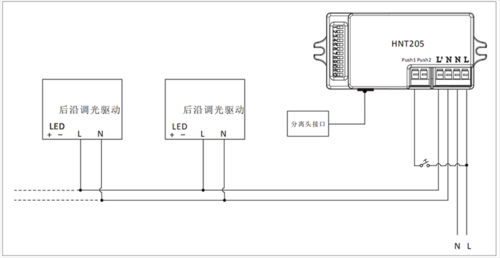

微波雷达感应开关怎样接线

微波雷达感应开关接线方法是在天花上开个直径为60mm圆孔．L，N，LOUT，NOUT四个接线柱上分别接入火线进线，零线进线，火线出线和零线出线．接好线后，将开关扣入天花上即可；若安装环境中无吊顶，可先用螺丝将开关顶盒锁在顶上，再将开关旋入底盒中．

1、将接线柱的螺丝拧松,确保电线能插进铜柱

2、220V微波感应器一般先接输出线,先将负载L输入线接到L出接线柱,再将负载接最右边“N共用”接线柱,接好这两个接线柱,输出端就接好了。

3、再接输入端(断电操作),将220V的L接到L进接线柱,将N接到“N共用”接线柱(N共用接线柱是输入输出共用),此时输入端也接好了。

雷达感应器接法

雷达感应器的接法有多种方式，具体要根据不同的雷达感应器型号和使用场景来确定。
一般来说，雷达感应器的接法可以分为模拟接法和数字接法两种。
模拟接法是将雷达感应器的输出信号直接连接到模拟输入端口，通过模拟电路进行信号处理和解读。
这种接法适用于一些简单的应用场景，信号处理相对较简单，但精度和稳定性可能较低。
数字接法是将雷达感应器的输出信号通过模数转换器（ADC）转换为数字信号，然后连接到数字输入端口进行数字信号处理和解读。
这种接法适用于需要更高精度和稳定性的应用场景，可以通过数字信号处理算法进行更复杂的数据分析和判断。
需要注意的是，具体的还需要根据具体的产品说明书或者技术文档来确定，以确保正确连接和使用。
此外，还需要考虑到电源供应、地线连接等其他因素，以确保雷达感应器的正常工作和准确感知。
总结起来，雷达感应器的接法可以根据具体需求选择模拟接法或者数字接法，并且需要遵循产品说明书或者技术文档的指导，以确保正确连接和使用。

雷达感应器通过接收和分析发射出去的电磁波来检测周围物体的距离和位置，其接法一般分为两种：模拟接口和数字接口。

模拟接口通常包括电源、地线、输出信号线和模拟信号线，需要外部模数转换器将模拟信号转换为数字信号；数字接口通常包括电源、地线、串行通信线和输出信号线，直接输出数字信号。无论是哪种接口，都需要根据具体的设备和应用场景进行合理的接法和调试，以确保雷达感应器能够正常工作并提供准确的检测结果。

雷达感应器一般需要接上电源和控制信号线。其中电源线一般连接在正负极上，控制信号线需要连接到控制器上。在接线时需要注意不要接反，避免短路或者损坏设备。同时，需要选择合适的电源和控制器，以保证雷达感应器的正常工作。在实际应用中，还需要根据具体情况进行调试和优化，以达到最佳效果。

3线雷达微波感应灯怎么接

（1）确认电压。安装的时候先是把电源关掉。电源线是接220VC，50(HZ),用4×25的大扁头自攻螺丝通过底盘固定天花顶上或者是墙壁(需要是用固定牢固并且保证安全)。

（2）接线。将灯体的电源线其中一根线用接线粒和火线将其联在一起，另一根与零线联在一起，接好之后用力的拉线粒，不掉为准，装上灯泡、玻璃或者是后盖。即可以通电进行试用。一般，第一次接通电源，会有三次连续灯亮，表示正常，但白天或光线较强时仍不会正常灯亮，在晚上光线较暗时人到即可自动亮灯。如在白天，用黑布盖紧红外探头透镜，经过十秒钟(不让其透光)也可试其灯亮工作。
