rj45水晶头端接原理和步骤

RJ45水晶头是网络数据线连接到网络设备的重要接口组件，正确的端接方法和步骤对于网络信号传输的稳定性和速度是非常关键的。下面是RJ45水晶头的端接原理和步骤：

端接原理：

RJ45水晶头是以EIA/TIA568A/B标准为基础设计的，其通信使用的是一组8个铜线（4对），每对线中的两根线当作一个信号传输通道，另外两根线则用来接地。正确端接水晶头就是将数据线中的8个铜芯线缩短并规范、排列和焊接到水晶头的8个脚上，确保每个通道的线路能够正常连接到对应的脚。具体端接步骤如下：

端接步骤：

1. 用剥线钳或线夹去除网络线外护套，露出8根线芯，然后用一个网线钳和线梳将每对线芯规整排列。

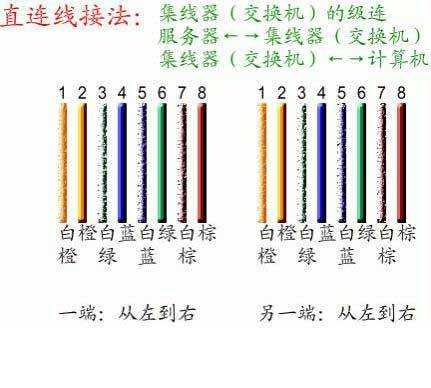

网线接头有 568A和568B两个标准接法: 标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8； 标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

直线：用于不同设备之间互连（交换机-PC） 568B-568B 或 568A-568A 通常认为568B标准对电磁干扰的屏蔽更好，实际应用中，大多数都使用T568B的标准。反线：用于同种设备之间互连（PC-PC，交换机-交换机） 568A-568B 如果是机器与交换机或hub相连，则两头都做568a，或两头都做568b； 如果是两台机器互连，则一头做568a，另一头做568b，也就是常说的1和3，2和6互换； 注意: RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。

电线明线知识

电线明线是一种用于标识电线功能或方向的一种彩色编码。它通过使用不同颜色的绝缘套管或标签来区分电线的用途，以帮助人们正确识别和连接电线。

以下是一些常见的电线明线知识和颜色编码的示例：

1. 直流电源电线明线：

   - 正极（+）：红色

   - 负极（-）：黑色

2. 交流电力电线明线（欧洲）：

   - 相位线：棕色（L）

指平行而相互绝缘的架空裸线线路。

与电缆相比，明线的优点是传输损耗低。但它易受气候和天气的影响，并且对外界噪声干扰比较敏感。目前，已逐渐被电缆所代替。

明线其实就是指把电线安装在墙的表面，是一种人可以看到电线铺设走向的线路布置方式。

明线一般都是沿着墙壁或者是室内的天花板进行铺设的，在铺设的过程中，一般都会使用塑料线卡、钢精扎头、槽板等方式进行固定。

tp_war1300l路由怎么设置

1. TP-WAR1300L路由可以通过简单的设置来完成网络连接和安全设置等功能。
2. 首先，需要将路由器连接到电脑或其他设备上，并通过浏览器输入路由器的IP地址进入管理界面。
在管理界面中，可以设置无线网络名称和密码、端口转发、MAC地址过滤等功能，以及进行固件升级和系统设置等操作。
3. 此外，还可以通过下载TP-Link官方APP进行远程管理和控制，方便快捷。
需要注意的是，设置路由器时应注意网络安全和隐私保护，避免泄露个人信息和受到网络攻击。

到此，以上就是小编对于机柜交换机线怎么扎起来的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
