多模单模的光纤怎么分辨(多模单模光纤辨别方法)

保哥 46 0
  1. 如何分辨光纤是单模还是多模的
  2. 怎样识别单模和多模光缆
  3. 光纤跳线如何区分单模和多模呢
  4. 单模和多模光猫怎么区分

如何分辨光纤是单模还是多模的

以下是几种分辨光纤是单模还是多模的方法:

1. 外观区分法:单模光纤的芯径很小,只有9um左右,线材一般是黄色的;多模光纤的芯径较大,一般有50um或62.5um两种规格,线材一般是橙色的。通过这种方式可以初步区分出光纤是单模还是多模。

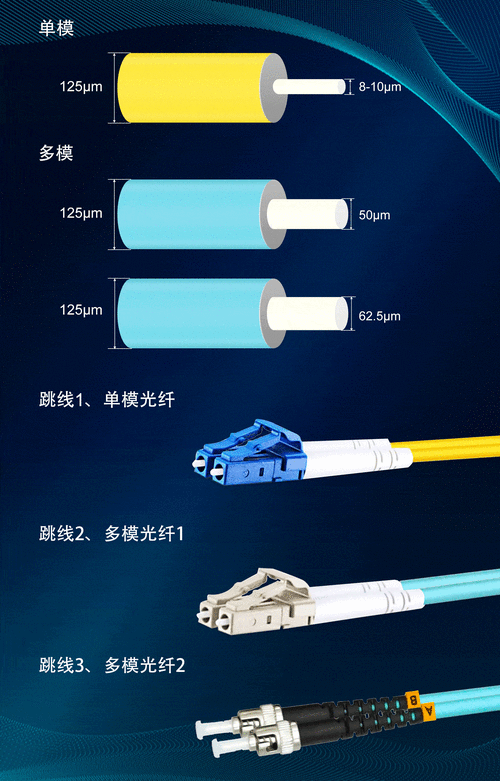

多模单模的光纤怎么分辨(多模单模光纤辨别方法)-第1张图片-安保之家

2. 传输模式区分法:单模光纤的传输模式是LP01,频谱宽度小,频率切换快;多模光纤的传输模式为LP11,频谱宽度大,频率切换相对慢。通过测试发现,频谱宽度小,频率切换快的光纤通常是单模光纤,频谱宽度大,频率切换相对慢的光纤则是多模光纤。

3. 电学特性区分法:多模光纤的带宽比单模光纤大得多,多模光纤的频响特性比较平缓,而单模光纤则是斜率较大。通过这种方式可以进一步鉴别光纤类型。

4. 光纤模块波长参数法:一般光纤模块的波长为850nm,则该光纤模块为多模光纤模块。单模光纤模块的波长一般为1310nm、1330nm、1490nm、1550nm等,另外CWDM彩光模块和DWDM彩光模块均为单模光纤模块。

以上就是几种常见的分辨光纤是单模还是多模的方法,希望对您有所帮助。

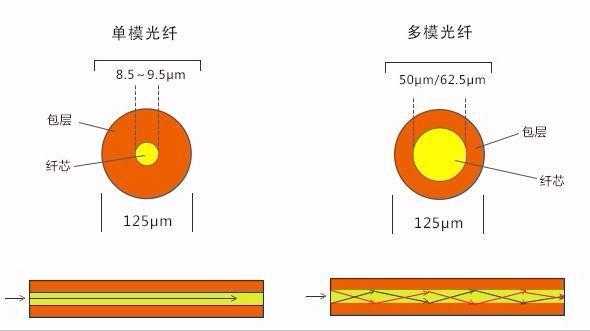

多模单模的光纤怎么分辨(多模单模光纤辨别方法)-第2张图片-安保之家

怎样识别单模和多模光缆

单模和多模光缆可以通过以下几种方式来进行识别:

1. 直接查看标识:在光缆外层通常会印有型号和规格,通过查看这些标识可以了解到光缆的类型。

2. 查看光缆芯数:多模光缆的芯数通常是50/125um或62.5/125um,而单模光缆的芯数通常是9/125um,通过查看光缆芯数也可以区分单模和多模光缆。

3. 通过光缆颜色区分:多模光缆通常是橙色的,而单模光缆通常是黄色的,但不同厂家的光缆颜色可能会有所不同,因此这种方法并不是很可靠。

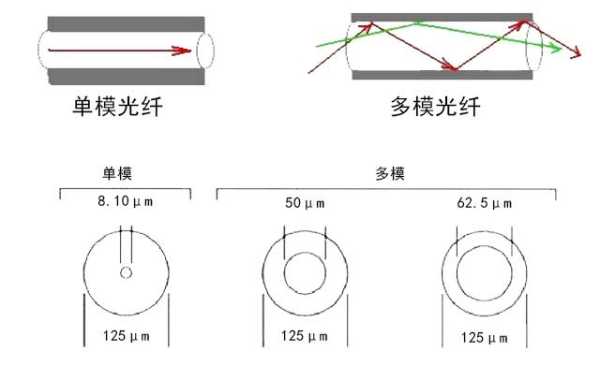

多模单模的光纤怎么分辨(多模单模光纤辨别方法)-第3张图片-安保之家

4. 通过光缆连接器区分:多模光缆的连接器通常是圆形的,而单模光缆的连接器通常是方形的,通过查看连接器类型也可以区分单模和多模光缆。

需要注意的是,虽然单模和多模光缆有区别,但在实际应用中,不同的光缆类型需要与相应的光器件(如光模块、光开关等)配合使用,否则会出现不匹配的情况。因此,在购买和使用光缆时,需要仔细确认光缆类型和光器件的匹配关系。

光纤跳线如何区分单模和多模呢

1.外观

光缆颜色:一般来说单模跳线大多数是黄色的,多模跳线大多数是桔色的;

光缆印字:单模跳线的印字有"SM"或“G652”、“G655”、“G657”、“9/125”的字样,多模跳线的印字有“MM"或"OM3","50/125"、"62.5/125"的字样;

零件颜色:单模跳线连接头的颜色一般为蓝色或绿色,多模跳线连接头的颜色一般为灰白色;

2.端面

连接头插芯放大400X后,单模跳线中间的纤核很小(9um),多模跳线中间的纤核很大(50um或62.5um)大概为黑色缓冲层的一半大小;

光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线。

1、单模光纤:一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。

2、多模光纤:一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短离较短。

单模和多模光猫怎么区分

通常情况下,单模光猫进入端就是一根光纤,多模光猫接进入端就是多根光纤,多模光猫光纤的作用是不相同的,一般情况都会有接入端和发射端,两端不能发插反,插反后多模光纤是不会有数据传输的。单模光纤没有发射和接收的区别,只要将光纤接入即可。单模光纤传输距离大能达到100公里。多模光纤传输距离仅为2公里。

到此,以上就是小编对于多模单模光纤辨别方法的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
