八线的中控锁主机怎么接线，中控f18怎么接线图解

1. 八线的中控锁主机怎么接线
2. 中控熵基门禁考勤一体机怎么接线

八线的中控锁主机怎么接线

答:八线的中控锁主机的接线方法步骤如下: 在安装门禁电源的地方,需要有220V的电源。然后从门禁电源这里至少有2芯线到电磁锁这里,由于不同的锁的要求可能不一样,并且考虑到备用的问题,所以从门禁电源到锁这里的线我们一般建议是4芯线。

门禁电源到出口开关用的是2芯线,考虑到备用的情况也可以放4芯线。从门禁电源到中控F18门禁主机需要放4芯线,考虑到备用我们建议放8芯线过去。

接线顺序应为：首先将一根白色电缆连接至车门锁线束，再将一根黑色电缆连接至钥匙开关线束，最后将一根红色电缆连接至自锁线束。
其中，白色电缆连接的是一些在锁条件下无法融合的线路，而黑色电缆连接的是电子设备的信号线，红色电缆则连接的是控制电路的正极。
值得注意的是，接线时最好先断电以防电击。

1. 红线为电锁电源（+）线，接DC12V的电源或受控的12V电源线，

2. 黑色为电锁的电源负极，接电锁源（-），

3. 蓝、白、黄为锁芯状态侦测线，

4. 蓝色为常开（NO），

5. 白色为公共点（COM），

6. 黄色为常闭（NC）当锁芯弹出时常闭就断开，常开点接通。

7. 绿、灰、橙线为门侦测线，侦测线是处于关还是开状态，

8. 绿色为常开（NO），

9. 灰色为公共点（COM），

10. 橙色为常闭点（NC），门关到位后常开和常闭的接通状态相互转换。

中控熵基门禁考勤一体机怎么接线

中控熵基门禁考勤一体机接线一般包括以下几步：

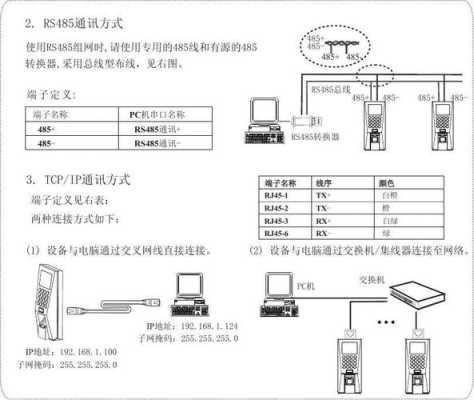

1. 首先需要确定好门禁考勤一体机的接线方式。通常门禁考勤一体机有两种接线方式：RS485接线和TCP/IP接线。

2. 根据门禁考勤一体机的接线方式，选择合适的接线方法和设备。如果是RS485串口连接，需要使用串口转接器。如果是TCP/IP连接，则需要通过网线连接网络。

3. 首先将门禁考勤一体机的电源插头插入电源插座，然后连接门禁考勤一体机到电脑。如果是RS485串口连接方式，需要用串口转接器连接到电脑上。如果是TCP/IP连接，需要使用网线连接门禁考勤一体机和电脑。

4. 设置门禁考勤一体机的IP地址和其他相关参数，确保门禁考勤一体机和电脑在同一网段上。

5. 配置门禁考勤一体机的门禁控制器和门禁设备，包括门禁闸机、门磁、电锁等。在门禁考勤一体机上设置卡号、密码等相关门禁信息。

6. 在门禁考勤一体机上进行相关的门禁控制、考勤记录查询等操作。

需要注意的是，门禁考勤一体机接线前应该断电，确认接线正确无误后再通电。在门禁考勤一体机的使用过程中，应该注意维护、保养，定期检查继电器、电池等部件的工作状态，以保证门禁考勤一体机的正常使用。

需要进一步明确该门禁考勤一体机的具体型号和接线需求。
一般来说，中控熵基门禁考勤一体机的接线包括电源线、锁控线、报警线、门磁线、按钮线等，具体的接线方式可以通过参考该型号的用户手册进行实现。
需要注意的是，接线完成后需要对各接口进行检查，确保接线正确，避免因接线错误导致设备工作异常。

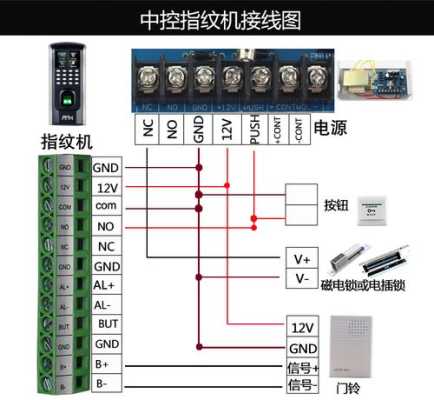

答:中控熵基门禁考勤一体机接线方法步骤如下:1.锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上.

2.中控门禁机接线(如:F2、F201、F18、SC102、SC103、F7等中控门禁机),中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;

中控门禁机的COM(红色)接门禁电源专用电源GND. 说明: 中控门禁机的GND和COM可以并接在一起,然后同时接到门禁专用电源上的GND上

到此，以上就是小编对于中控f18怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
