红外对射怎么接线(鼎信消防红外对射接线与调试方法)

保哥 62 0
  1. 红外对射总线布线和怎么接线
  2. 鼎信消防红外对射接线与调试方法
  3. 红外对射地址码模块怎么接线

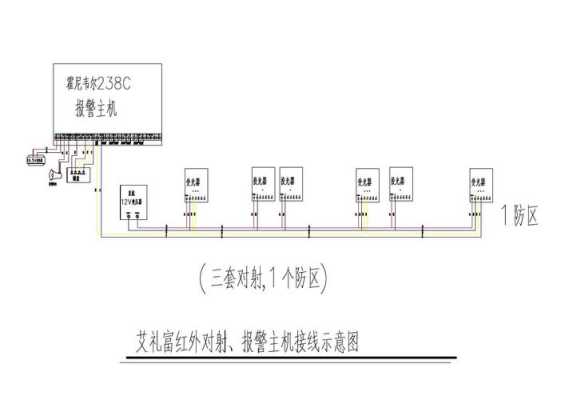

红外对射总线布线和怎么接线

对射总线布线和接线方法:

1、布放线缆前应对其进⾏绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须⼤于0.5MΩ,测试合格后⽅可敷设。

红外对射怎么接线(鼎信消防红外对射接线与调试方法)-第1张图片-安保之家

2、布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.

3、管内线缆不得有接头,接头必须在盒(箱)处连接。

4、所敷设的线缆两端必须做好标记。

5、线管不能直接进⼊设备接线盒内时,线管出线⼝与设备接线之间,必须采⽤⾦属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。

红外对射怎么接线(鼎信消防红外对射接线与调试方法)-第2张图片-安保之家

拓展资料

红外对射安装及初调

1、将不锈钢⽀架固定于墙上,将预留在盒内的导线从管内穿出⽤剥线钳剥去绝缘外⽪,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端⼦上,将余线缆盘回盒内,将探测器底座⽤螺钉固定在盒上。固定要牢固可靠。

2、主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。

红外对射怎么接线(鼎信消防红外对射接线与调试方法)-第3张图片-安保之家

鼎信消防红外对射接线与调试方法

鼎信消防红外对射的接线和调试方法如下:

接线方法:

1. 首先将电源线接入控制器的DC24V输出端口,然后将控制器的COM端口接入对射的TX端口。

2. 将对射的RX端口与控制器的NO端口相连。

3. 将对射的地线与控制器的GND端口相连。

调试方法:

1. 打开控制器电源,等待一段时间,使控制器与对射建立连接。

2. 在对射所在区域内设置一个测试点,用于测试对射是否正常工作。

鼎信消防红外对射的接线与调试方法如下:

首先,将红外对射器的发射器和接收器分别连接到控制器的相应输入端口。

然后,确保接线正确无误,并检查电源供应是否稳定。

接下来,通过控制器进行调试,设置合适的灵敏度和触发延迟时间。在调试过程中,可以使用测试工具或者手遮挡红外对射器来检查其正常工作。

最后,进行实际场景测试,确保红外对射器能够准确地检测到目标物体并触发相应的报警或控制信号。

红外对射地址码模块怎么接线

1. 红外对射地址码模块的接线方法是比较简单的。
2. 首先,我们需要将模块的VCC引脚连接到正极电源,一般是3.3V或5V电源;GND引脚连接到地线,即负极电源;OUT引脚连接到单片机或其他接收设备的输入引脚。
3. 此外,还需要注意模块的工作电流和电压范围,确保接线时不会超过其额定值。
4. 红外对射地址码模块是一种常用的红外传感器模块,可以用于检测物体的接近或通过。
除了接线,我们还需要编写相应的代码来读取模块输出的信号,并进行相应的处理和判断。
在实际应用中,可以根据具体需求进行接线和编程的调整,以实现不同的功能。

红外对射地址码模块的接线方式可能因制造商和具体型号而有所不同,无法给出精确的接线说明。以下是一般常见的红外对射地址码模块接线的基本步骤:

1. 确认引脚定义:查阅地址码模块的技术规格或引脚定义图,确认每个引脚的功能。通常,红外对射地址码模块包含电源引脚(VCC和GND)、信号输出引脚(OUT)和其他可能的引脚。

2. 连接电源:将地址码模块的电源引脚与供电电源连接。通常,VCC接5V电源,GND接地线。

3. 连接信号输出:将地址码模块的信号输出引脚与接收设备(如控制器或其他电路)的输入引脚相连。通常,OUT引脚提供红外光信号,可以连接到数字输入引脚或其他合适的接收电路。

4. 额外连接(如有):根据具体型号的说明,可能需要进行其他连接,如编码设置、配置引脚或其他外设连接。

到此,以上就是小编对于红外对射怎么接线图的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
