双向音频光端机接法，音频光端机接线方法

1. 双向音频光端机接法
2. 光端机的正确接法
3. 视频光端机接法有哪些

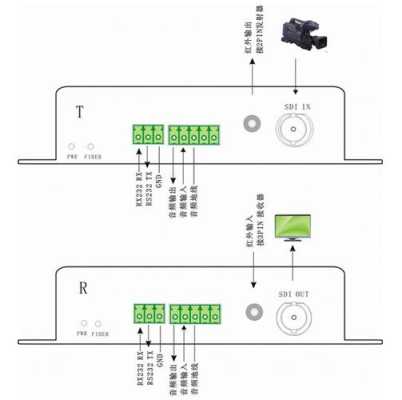

双向音频光端机接法

摄像机连接用阻抗75Ω、带BNC端子的视频电缆把摄像机的输出和光发射端机的视频输入连接起来，视频指示灯亮正常，否则请查找线路或者前端设备的问题。数据接口定义本型号D1、……、DN为第1、……、N路反向RS-485数据口（N为可选路数），其下标“＋”、“－”分别表示485口“＋”和“－”，与用户设备485口接法如下： 视频光端机的下标的“＋”、“－”分别接用户设备485的“＋”、“－”。千万不要接反了。

光端机的正确接法

1、打开设备包装，首先检查设备外观，无损坏和异常噪音。

2、连接电源：a、将包装盒中的交流电源线插入光发射、光接收机的电源输入端口（AC220V）。b、光发射机的POW绿色指示灯亮，NOP和LOS红色指示灯亮，表示光发射机工作正常。光端机的POW黄色指示灯点亮，并且NOP和LOS红色指示灯点亮，表示光接收 器机器正常工作。c、系统自检后，请关闭电源。

3、连接光纤：将FC/PC跳线分别连接到光发射 器的光输出端口和光接收 器的光输入端口。您也可以使用跳线直接将光发射 器和光接收 器连接起来，以进行短距离测试。

4、将实时图像信号连接到光端机的视频输入端口，并使用同轴视频电缆将从光接收 器的相应视频端口输出的视频信号传输到监视器和其他设备。将数据线分别连接到光接收机和光发射机的数据端口。引脚定义为：“485”连接到数据A，“485-”连接到数据B，而“GND”未连接。

5、打开电源：光发射器和光接收器的NOP红色指示灯熄灭，表示已接收到有效的光信号；LOS红色指示灯熄灭，表示光信号已同步，并且光信号已正确连接。进行视频传输时，光发射器和光接收器的相应视频信号指示灯将点亮，并且可以进行图像监视和记录。

视频光端机接法有哪些

视频光端机的接法主要有三种，分别是单模单纤、单模多纤和多模多纤。单模单纤接法需使用单根光纤传输数据，适用于远距离传输和高速数据传输。

单模多纤接法采用多根单模光纤传输数据，适合于距离较短的数据传输。多模多纤接法使用多根多模光纤传输数据，适用于局域网等短距离高速数据传输场景。不同的接法应根据实际需求选用。

一、光纤接口的连接

视频光端机和摄像头通过光纤进行数据传输。在接线时，应先将光纤的两端分别连接到视频光端机和摄像头的光纤接口上，然后将两端固定连接好。

1.插入光纤

首先，将光纤端头插入视频光端机的光纤接口中，然后旋转端头，确保其紧固在接口上。接着，将另一端的光纤端头插入摄像头的光纤接口上，同样需要旋转端头，确保其牢固连接。

2.固定端头

视频光端机的接法有以下几种常见的方式：

1. 光纤连接：视频光端机通常是通过光纤进行数据传输的。首先，需要将光纤连接到视频光端机的光口上。一端连接到光模块的光口，另一端连接到光纤线路或其他设备的光口上。

2. 网络连接：视频光端机通常也支持网络连接，可以通过网线将视频光端机连接到网络交换机或路由器。这样，视频光端机就可以通过网络进行数据传输和远程监控。

3. 视频输入/输出连接：视频光端机通常具有视频输入和输出接口，可以将监控摄像机、显示设备等连接到视频光端机的视频接口上，实现视频信号的传输和显示。

4. 电源连接：视频光端机需要供电才能正常工作，可以通过适配器、电源线等将视频光端机连接到电源插座上，确保其能够正常运行。

到此，以上就是小编对于音频光端机接线方法的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
