小区监控弱电工程怎么布线（电梯内监控摄像头怎么布线）

1. 小区弱电井到监控点位怎么布线
2. 电梯内监控摄像头怎么布线
3. 依爱余压监测系统怎么布线

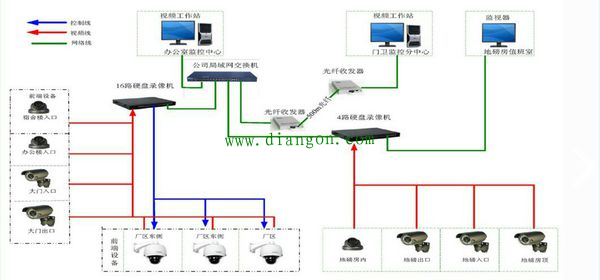

小区弱电井到监控点位怎么布线

1、网线不能超过100米；

2、手井一般是砌好以后内径500*500深600；

3、网线走地下要穿尼龙水管；

电梯内监控摄像头怎么布线

1 需要根据电梯内的具体结构和情况，进行合理的布线方案设计。
2 电梯内布线需要注意安全问题，例如要防止电线接触到电梯机器部件导致短路。
3 布线需要遵循一定的规范，例如采用屏蔽电缆、保护接头等，保证通信稳定性。
4 在布线前需要先做好电梯内监控系统的设计，明确需要布线的监控设备的位置和数量。
5 根据设计布置电缆线路，进行接线、测试等工作，最终保证监控设备能够正常工作。

电梯监控布线中，大多采用与其他电缆捆扎的办法，但由于其他电缆中的交流信号会通过传输电缆向外泄漏，视频线与其长距离平行捆扎时它们就等于是一副“天线”，这样干扰信号会耦合进视频信号中，出现视频干扰现象。

所以在布线中尽量缩短视频电缆与其它电缆的平行捆扎长度，有条件的话，可以将视频电缆从电梯竖井中间点固定，从其它通道（电缆竖井）引回主控室，这样可以避免交流声辐射耦合干扰。

有条件的工程，可将电梯所用的控制线及照明电缆采用屏蔽线，减少对外辐射，避免视频干扰。

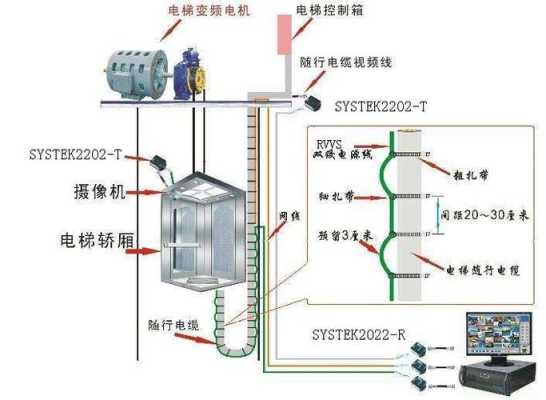

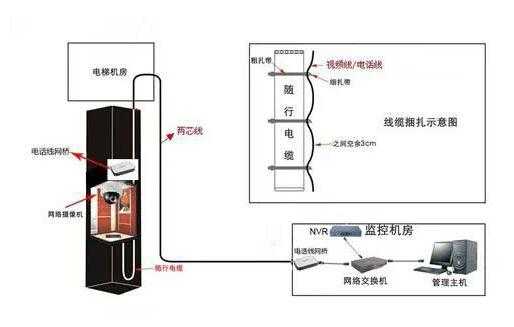

首先准备好视频线若干米(值班室到电梯井里的预留长度)，一头从值班室拉线到电梯机房，对无机房电梯你可以把视频线从值班室拉到电梯中间楼层的上一层弱电井，打个洞即可进入电梯井道，然后由电梯操作人员或电梯维修单位协助开站在电梯轿厢顶开电梯，你可以把视频线绑在电梯随行电梯缆上，把另一头视频线留够进入即可。

下一步就是准备最好是圆形摄像头，安装在电梯不锈钢吊顶角落，把镜头对准电梯出入口。 摄像头的电源直接在电梯轿顶取得，最好是插座，方便检修。 提醒的是：在电梯井道内作业时注意安全，千万要有物业的电梯操作人员或电梯维修单位的维修人员配合你工作。十堰监控

依爱余压监测系统怎么布线

依爱余压监测系统布线方法：每根传感器线都有三个线头，两根数据线和一根电源线，同样颜色的永远是数据线，两根数据线可任意接反，电源线单独接。每个系统默认只分配一个仪表盘，仪表盘和传感器之间的连接线用京信标准4芯通讯线，通讯连接采用串联的方式。仪表盘和 ECU 之间的连接线用京信标准 4 芯通讯线，通讯连接采用串联的方式。

ECU 在本系统中作为扩展仪表，处理传感器数据后，由仪表盘控制输出报警。

依爱余压监测系统的布线方式主要有以下几点：

余压传感器（探测器）与余压控制器之间的连接可以采用常规的电缆进行布线。

余压控制器与上位机之间的连接通常采用RS485通讯或二总线通讯方式进行。

余压控制器与余压探测器，余压探测器与余压探测器接线都为B-接B-，B+接B+。

余压监控主机与余压控制器采用二总线连接（无极性），线路采用NH-RVS-2x2.5mm² LNE端子口采用ZB-RV3x2.5mm²。

余压控制器连接电动执行器采用NH-RVS7x1mm²，探测器与控制器、探测器与探测器之间使用二总线方式连接，电源线与信号线共用，线路采用NH-RVS2x1.5mm²。

以上信息仅供参考，在实际操作中可能需要根据具体情况进行调整，建议咨询专业人士获取帮助。

到此，以上就是小编对于小区弱电监控设计方案的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
