  1. 电话电缆怎么接法

电话电缆怎么接法

通信电缆线按照相关颜色接线,具体如下: 10对电缆,线序就应该是:1白蓝,2白橘,3白绿,4白棕,5白灰 6红蓝,7红橘,8红绿,9红棕,10红灰; 要是30对的电缆线序就是白色扎带缠绕的:1白蓝,2白橘,3白绿,4白棕,5白灰 6红蓝,7红橘,8红绿,9红棕,10红灰 11黑蓝,12黑桔、13黑绿、14黑棕、15黑灰 16黄蓝、17黄桔、18黄绿、19黄棕、20黄灰 21紫蓝、22紫桔、23紫绿、24紫棕、25紫灰; 另有红色扎带缠绕的:26白蓝,27白橘,28白绿,29白棕,30白灰 这个都是按照顺序来的,严格按照色谱顺序来接。

通信电缆线按照相关颜色接线,具体如下: 10对电缆,线序就应该是:1白蓝,2白橘,3白绿,4白棕,5白灰 6红蓝,7红橘,8红绿,9红棕,10红灰; 要是30对的电缆线序就是白色扎带缠绕的:1白蓝,2白橘,3白绿,4白棕,5白灰 6红蓝,7红橘,8红绿,9红棕,10红灰 11黑蓝,12黑桔、13黑绿、14黑棕、15黑灰 16黄蓝、17黄桔、18黄绿、19黄棕、20黄灰 21紫蓝、22紫桔、23紫绿、24紫棕、25紫灰; 另有红色扎带缠绕的:26白蓝,27白橘,28白绿,29白棕,30白灰 这个都是按照顺序来的,严格按照色谱顺序来接。

电话大对数怎么接(电话大对数怎么接)-第1张图片-安保之家

电话线水晶头接法

两种方法:1.A头:黑,绿,红,黄;B头:黑,绿,红,黄。2.A头:黑,绿,红,黄;B头:黄,红,绿,黑。两种接法都可以,电话线的两根线是交流的,电话里面有整流器,也就是说不管这两根线你怎么接,电话都会自动整流成直流。如果是4根的就1组1对4芯的话:中国制式的是用23,也就是中间两根网线接1236电话线是45。

二芯电话线水晶头接法

将两芯电话线的一端口,剥开最外层绝缘层约0.5厘米,露出两根细的电话线内芯,请不要去除内芯上的绝缘层,将内芯插入到两芯水晶头中间的两个槽位,然后将卡线钳套入,并上下夹紧,这时两根内芯线,应该已经与水晶头内部的两根金属片子完全连接在一起。二芯电话线连接时可以不分顺序,只要是通的就可以了四芯专用话机电话线必须按顺序来连接。

电话大对数怎么接(电话大对数怎么接)-第2张图片-安保之家

四芯电话线水晶头接法

电话线水晶头接法四条内芯在水晶头内的排列顺序(可通过色彩来分辨)在两真个接法上恰好相反,好比两水晶头背对着自己,在第一个水晶头上的内芯排列顺序是从上到下为黄/绿/红/黑,则在第二个水晶头上应该是从上到下黄/绿/红/黑。 四芯线顺序: 黑、红、绿、黄 两端是直线连接方式。中间两根为信号线,两边的为数据线。

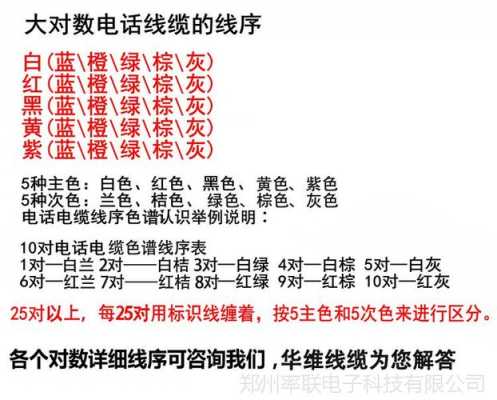

大对数电缆:大对数线缆的施工首先要知道主色和副色(白、红、黑、黄、紫;蓝、橙、绿、棕、灰),然后按顺序打线就行了。100对缆分四扎,每扎里应该都有以白、红、黑、黄、紫为主的线对,具体可以这样分:白蓝、白橙、白绿、白棕、白灰(这是第一组一般先打这几对线)接着是红蓝、红橙、红绿、红棕、红灰;再接着是用的110的配线架,电话打线以后接电话模块的2/3。

到此,以上就是小编对于电话大对数怎么接视频的问题就介绍到这了,希望介绍的1点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
