海康摄像机外置拾音器怎么接线
海康摄像机的外置拾音器一般分为外放和耳机两种，外放连接方式是将拾音器的接线端用普通三线接线分别接入摄像机外置拾音器的外放正负极，耳机的接线端将拾音器的红色插头连接摄像机耳机正负极，拾音器黑色插头连接摄像机耳机地极即可。
海康摄像头拾音器的接法如下模拟设备的编码是在录像机上实现的，录像机上有几路音频输入即可支持几路摄像机录音，默认从第一个通道开始录音。
如果要实现录像机跟客户端之间的对讲，需要在录像机上外接拾音设备及音箱。拾音器接线指导如下：一般拾音器有三条线：
①电源正级②电源负级3信号线连接方法：①拾音器正极连接到电源的正极；②拾音器负极接到电源负极，再将黑色公共端接到Q9或莲花头屏蔽层；③信号线接到Q9或莲花头信号端。接线规则：信号线接信号线，屏蔽层接屏蔽层。
注意：拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合，可能会造成无声音或声音轻，或者啸叫。
网络设备的视频及音频编码均由摄像机完成，所以若摄像机没有内置拾音器，则需要给摄像机外接拾音器，举例海康摄像机拾音器的接法。
录像机录音接线及配置指导

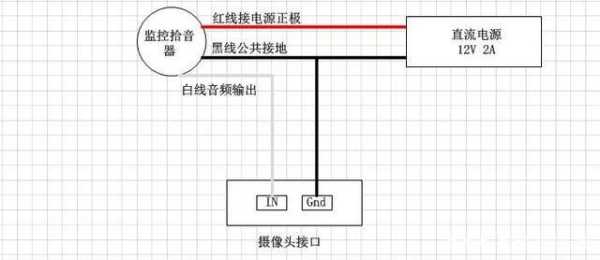

一般拾音器有三条线：①电源正级 ②电源负级 ③信号线；
连接方法：
① 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。
海康网络摄像机拾音功能怎么接线，型号：ds-2cd2110f-is

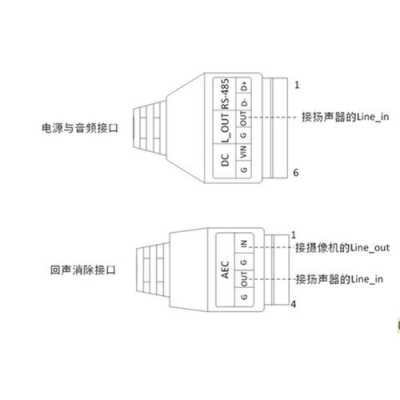

摄像头的尾线除了一个电源一个网口外还有一个接线端子，上面写的有AUDIO IN和AUDIO OUT，AUDIO IN就是音频输入了。
把拾音器的音频输出借到AUDIO IN端口再供上DC12V电就可以了。监控音箱线正确接法
大多数拾音器有三条线：电源正极和信号线。它的接线方法如下：：
①把拾音器电源正极接到外置电源的正极,摄像机不对拾音器的
②拾音器的信号线接到摄像机的“AUDIO IN”。
③把拾音器的电源负极和外置电源的负极都接到摄像机的“GND”或"G"处。
1、用两端都是公头的接头将短的线和新加的一段有头监控线连接起来，用绝缘胶布封好即可。
2、如果短的线没有做接头，直接与要接的线连到一起，注意芯接芯，铜丝皮接铜丝皮，不要混接。希望我的回答对你有帮助。
摄像头POE供电拾音器怎么接？摄像头POE
摄像头POE供电麦克风可以通过以下步骤进行接线：
首先，需要一个POE供电交换机或注入器，将其与网络连接；
接着，通过网络线将POE供电交换机或注入器连接到摄像头所需的网络端口；
然后，找到摄像头上的音频输入接口，在接口上插入麦克风的插头；
最后，确保麦克风与摄像头的连接牢固，开启供电交换机或注入器，即可实现摄像头POE供电的同时进行音频录制功能。
摄像头POE供电拾音器的接法如下：1. 首先，需要一个支持POE供电的摄像头和一个POE供电器。
2. 将POE供电器的一个端口连接到网络交换机上，确保网络连接正常。
3. 将摄像头的一个端口连接到POE供电器的另一个端口上。
4. 确保摄像头和POE供电器之间的连接牢固可靠，以避免供电不稳定。
5. 完成连接后，摄像头将通过POE供电器提供的电力获得供电，并实现正常运行。
总结一下：摄像头POE供电拾音器的接法是将摄像头与POE供电器通过网络连接起来，利用POE供电器提供的电力为摄像头供电，从而实现摄像头的正常工作。
这样的接法能够有效简化电源线的布局，提供更方便和稳定的供电方式。
到此，以上就是小编对于无线拾音器怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
