5线电插锁怎么接线（5线电插锁接线图）

1. 五线电插锁怎样接线
2. 五根线的电门锁怎么接
3. 双电插锁接线方法
4. 电锁的几种接线方法

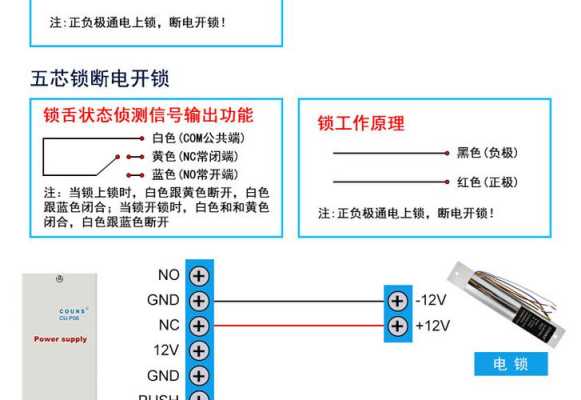

五线电插锁怎样接线

5线电门锁接线方法，将电门锁上的红绿两色线与家用电源红绿色同颜色对接，即可使用。

第一步:明确电源正负极,和电门锁线。 把万用表打直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步:连接电源线和电门锁线。 控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线的电源电压5V左右红黑线,霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步:电压正常对接白色学习线。 若反转拔开在对接一次,电机正转后拔开学习线。接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。电机正常转,证明转把有问题,换个转把。

第四步:电车上各个线什么意思的确定方法。 顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把

五根线的电门锁怎么接

电门锁是一种用于控制电路安全的设备,通常由五根线组成,分别是电源正极、电源负极、门锁正极、门锁负极和地线。接法如下:

1. 将电源正极和电源负极接在一起,构成电路的电源正极和负极。

2. 将门锁正极和门锁负极接在一起,构成门锁的输入端。

3. 将门锁正极和地线接在一起,构成门锁的地线。

4. 将门锁负极和地线接在一起,构成门锁的地线。

第一步:明确电源正负极,和电门锁线。 把万用表打直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步:连接电源线和电门锁线。 控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线的电源电压5V左右红黑线,霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

五根线的电门锁在连接时正负极对接，零线要接好地。

双电插锁接线方法

插锁接线方法需要按照以下步骤进行：

1. 确定插锁的正负极，通常黑色线为负极，红色线为正极。

2. 确定车辆的电源正负极，通常红色线为正极，黑色线为负极。

3. 将双电插锁的正极连接到车辆的正极线上，负极连接到车辆的负极线上。

4. 将双电插锁的锁芯连接到锁体上，并将锁芯的另一端连接到车辆的锁体上。

5. 将双电插锁的控制线连接到车辆的控制模块上，并确保连接牢固可靠。

6. 进行测试，使用钥匙打开和关闭车辆的锁，检查插锁和控制模块之间的信号传输是否正常。

需要注意的是，双电插锁接线方法因车型而异，具体操作步骤应根据车辆说明书进行。如果您不确定如何进行接线，请咨询专业人士或相关维修人员进行操作。同时，在进行接线操作时，请确保车辆处于断电状态，以避免意外触电或损坏车辆电路。

电锁的几种接线方法

电锁分阳极锁（常闭型锁即断电开门型），阴极锁（常开型锁即通电开门型），具体常用的比如电插锁，磁力锁等属于阳极锁；电控锁静音锁等属于阴极锁。

电插锁主要安装于玻璃门，木门等；磁力锁主要安装于木门、防火门等；接线方式有两种：

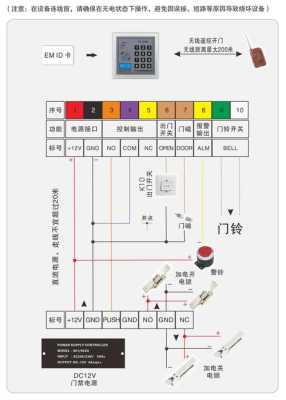

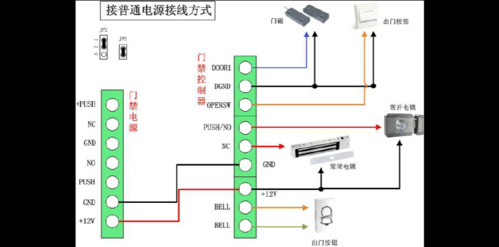

一、接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。

二、直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。

电控锁，阴极锁主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。

到此，以上就是小编对于5线电插锁接线图的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
