485正确接线法

485是一个串行通讯协议,其正确接线方法可以是两根双绞线做成,或者专门的485传输线。
1. 标准的485接线法需要将A线和B线两根双绞线作为主通信线,在传输前会根据差分电压进行编码,以提高抗干扰性能和传输速度。
2. 也有专门的485传输线,此类线设备端的A、B线融合为同一线,只有在接线端才进行区分。
在进行485通讯时,还需要注意通讯的波特率,数据位,校验位,以及通讯距离的限制。
通常情况下,建议通讯距离不超过1.2千米。

485接口一般是采用插拔式接线端子,共有三个接线端,其中两个是信号线,即信号正(A端)和信号负(B端),另外一个是接地端,接485通讯线缆的屏蔽层。

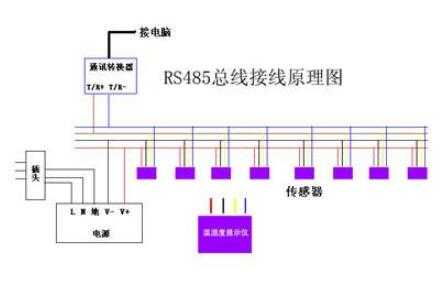

485正确接线法,电话线怎么接485信号线-第1张图片-安保之家

485点对点通讯怎么接线

共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。

485总线接多个设备怎么接

总体说来是用485电缆把所有设备穿起来,具

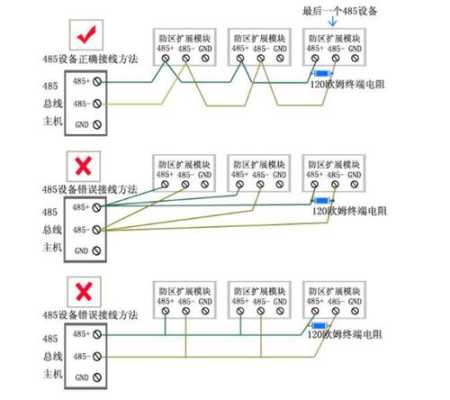

485正确接线法,电话线怎么接485信号线-第2张图片-安保之家

回答如下:485总线通信的正确接线法是:

1. 在总线的两端各接一个120Ω的终端电阻,以保证信号的质量。

2. 将总线上的设备按照拓扑结构连接,通常采用星型或者线型拓扑结构。

3. 在每个设备上,将A、B两根信号线分别接到设备的A、B端口上,并将设备的GND接地。

485正确接线法,电话线怎么接485信号线-第3张图片-安保之家

4. 在连接设备之前,需要确定每个设备的地址,以便进行通信。地址可以通过硬件拨码开关、DIP开关、或者软件设置来实现。

5. 在进行通信之前,需要对总线进行初始化,即向总线发送一个初始化命令,让总线上的设备进入通信状态。

6. 在进行通信时,需要按照485总线的通信协议进行数据传输,通常采用RS-485协议或者MODBUS协议。

7. 在通信完成后,需要将总线复位,以便下一次通信。

485线接头怎么接

理想用线为双绞线:半双工的两线最好用双绞线中的一对,这样两线双绞,加在两线上的干扰电平抵消实现抗干扰效果。全双工时接收两线用一对,发送两线用另一对。RS485没有功率传输要求,所以对线径要求不高。

实际工程中,通常采购室外阻水双绞线保证线的保护性能。但有些工程商会用RVV线缆,这也是可以的,但抗干扰性要差些。这样就有工程商采用RVVP线缆(带屏蔽),这个并不好,因为线间电容的加大会影响传输质量,需要降低传输的波特率。

波特率的设置与线缆长度(含分支的总长)是有一定对应关系的,线路越长,波特率应该设置的更低比较稳定。

无论选择什么样的线缆,尽可能采用总线架构,减少星形联接,分支线尽可能短,尽量采用菊花链的连接方式,即总线接到第一个结点,再跳到下一个结点。未接设备的分支线最好从总线上移除,否则易形成干扰。总线的最未端如果接收信号不佳,可加120欧的线未电阻跨接在信号线两端。中间设备不要加,否则会加大线路损耗,减少设备数量和距离。

不同设备的RS485芯片通常会不同,有不同负载的类型的芯片,这些通常工程商没法直接看出。所以也就是说总线上不同设备的最大连接设备数不确定,同样的设备连接数参见设备说明要求就行。下面给出菊花链的方式连接图

全双工四线制结构下,主机的发送端线与从机的接收端线连,正接正,负接负对应。从机的发送线与主机的接收线对应。

半双工两线制下,正接正,负接负就行。
