  1. 监控器交换机连接方式详解
  2. 监控两个交换机怎么连接
  3. poe网络交换机接线方法
  4. 交换机怎么连接硬盘录像机

监控器交换机连接方式详解

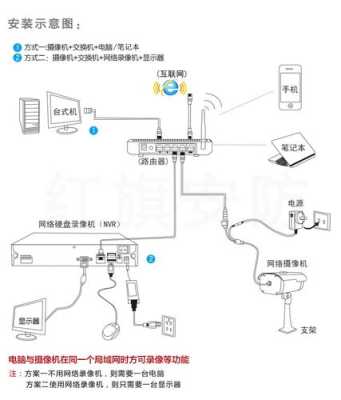

每个摄像头用网线连接到交换机。有几个摄像头就用几根网线连接到交换机。然后交换机再用网线连接到录像机就可以了。

第一种:使用支持POE供电的摄像头,只需要网线将它与交换机相连就可以了,不用另外接电源并且设备使用安全,只需要网线连接即可,操心少。

监控器交换机连接方式详解,监控交换机怎么接线方法图解-第1张图片-安保之家

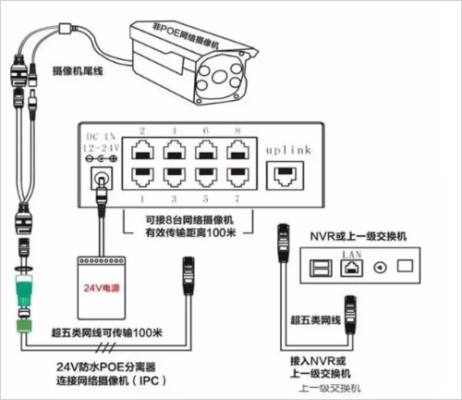

第二种:使用普通的摄像头(不支持POE供电),交换机与摄像头之间需要接一根分离线,分离线出来后是两根线,一根是把48V电压降压到安全电压对摄像头供电,另一根则是水晶头给摄像头传输数据;因为摄像头不支持POE供电,所以没有办法自动降压,需要分离线才能完成正常的工作。

监控两个交换机怎么连接

16路监控最好是用一个16口交换机,摄像头都插到交换机上面一根网线连录像机,一根网线连路由器就可以了。如果你用两个8口交换机,就需要用网线连接两个交换机,把摄像头分别插到两个交换机上面,然后再有一个交换机连接录像机和路由器就可以了。

poe网络交换机接线方法

POE网络交换机的接线方法主要有以下几种:
1. 通过POE端口直接接入网络设备:将支持POE的设备(如无线路由器、IP摄像机等)的网络线缆插入POE网络交换机的POE端口。
2. 通过非POE端口接入POE设备:将POE设备的电源线连接到电源插座上,然后将设备的网络线缆插入POE网络交换机的非POE端口。
3. 使用POE注入器:如果网络设备不支持POE,可以将POE注入器连接到网络设备的电源插座,然后将注入器的网络端口与POE网络交换机的POE端口连接。
无论是哪种接线方法,都需要确保网络设备和POE交换机之间的连接正常,以确保设备能够正常接收到电源供应。同时,还需要注意网络线缆的质量和长度,以避免信号干扰和传输延迟。

交换机怎么连接硬盘录像机

监控由前端采集设备和后端的记录设备组成。前段采集设备就是指摄像头本身,后端的记录设备一般都是直的录像机,但是根据规模不同,可能还有邮政和解码器等设备。前端的采集设备和后端的记录设备需要通过传输介质连接起来,并且前端的采集设备需要电源进行供应才能正常工作。

监控器交换机连接方式详解,监控交换机怎么接线方法图解-第2张图片-安保之家

传统的方式就是拉一根网线,再单独的拉一根,可以传输220伏电压的电源线过去,这不但增加了布线难度,还增加了很多不安全因素,于是就诞生有了poe技术,在网线上同时传输数据和电能的一种技术标准,目前有国标和非国标两种方式。国标就是国际标准,有相应的标准版本,目前主要是802.3 af和802.3 at,采用标准poe技术的交换机和前端设备连接起来的时候,首先会和前端设备进行通讯,如果前端设备是标准的Poe设备,那么就会根据标准来进行电能的供应,如果是非标准的皮威设备,那么根据标准将不会进行电脑的供应。

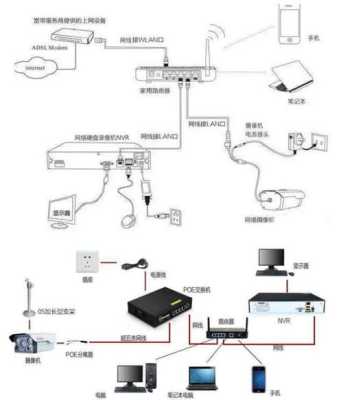

所以poe交换机机可以作为Poe交换机也可以作为普通的交换机使用,连接方式和普通的交换机连接方式并没有什么不同。首先,前端采集设备也就摄像头,通过自己的网线连接到交换机上,交换机和录像机再通过单独的一根网线连接起来。这里注意硬盘录像机的网线,一定要连接poe交换机上的uplink接口,这是专门的上行级联接口!

到此,以上就是小编对于监控交换机怎么接线方法图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
