poe模块如何接线，poe供电器连接方式图

1. poe模块如何接线
2. Poe供电交换机怎么接
3. ac和poe分开的怎么插线

poe模块如何接线

poe模块的接线非常简单。首先，将以太网数据线插入poe模块的以太网输入端口。

然后，将poe供电器的输出端口与poe模块的供电端口相连接。

接下来，将网络设备，如IP摄像机或无线接入点，的以太网电缆连接到poe模块的以太网输出端口。

最后，将poe供电器插入电源插座，以为poe模块和网络设备提供电力和数据传输。这样，poe模块就能够实现通过单个以太网电缆传输数据和供电的功能。

Poe供电交换机怎么接

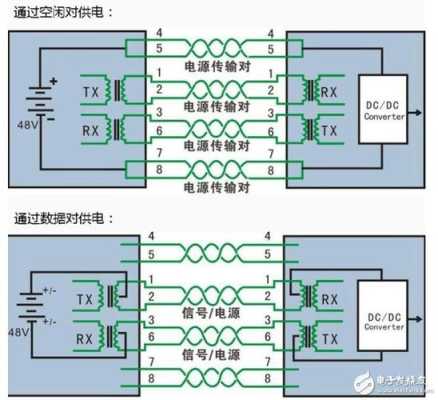

Poe供电交换机按下述方式连接，他与poe摄像头连接时，按照正常的845b接法将双绞线与水晶头连接，这里我们要注意，八根线必须全部接通，因为他除了四根传递数据外，还有两根要传递12伏直流电源，他与其他交换机级连时采用上联端口进行连接，接法与普通解法相同

PoE交换机的4种连接方法：

一、交换机和终端都支持PoE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

二、交换机支持PoE，终端不支持PoE

这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

三、交换机不支持PoE，终端支持PoE

这种方案交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络没有影响。

四、交换机不支持PoE，终端也不支持PoE

ac和poe分开的怎么插线

如果您的设备同时支持AC电源和PoE供电，且您想要使用AC电源供电，可以按照以下步骤插线：

找到设备的AC电源接口和PoE供电接口，通常它们会标有相应的标识。

使用一根适配设备的AC电源线，将一端插入设备的AC电源接口，另一端插入电源插座。

使用一根适配设备的网线，将一端插入设备的PoE供电接口，另一端插入PoE供电器的LAN口。

将PoE供电器的电源线插入电源插座，开启供电器的电源开关。

需要将AC和POE分开插线，因为AC电源和POE电源是不同的，AC为交流电源，POE为直流电源，如果互相插错会影响设备工作效果。
具体插法是将AC电源插入设备的AC输入口，将POE电源插入设备的POE输入口。
需要注意的是，在插入时需要强调正确的插口，以免影响设备运行稳定性。

可以使用双网线方式进行连接，即将AC和POE分开使用两条网线连接。
这样可以避免电源干扰，在数据传输时可以更加稳定。
另外，为了方便管理，可以使用标签对每条网线进行编号，以便日后快速识别和管理。

到此，以上就是小编对于poe供电器连接方式图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
